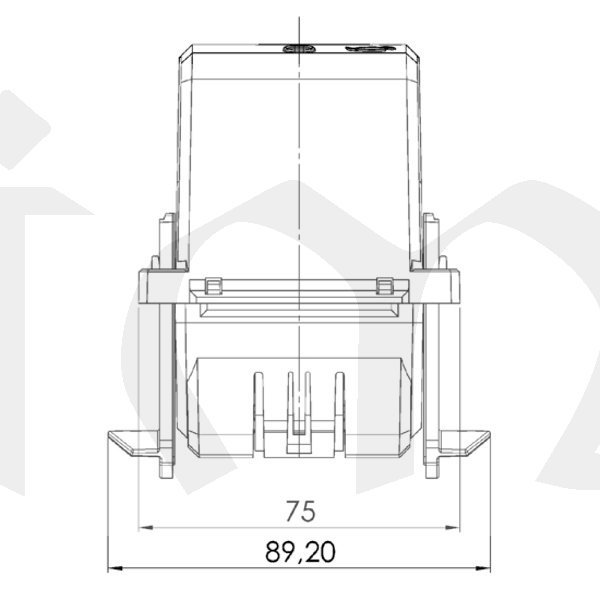

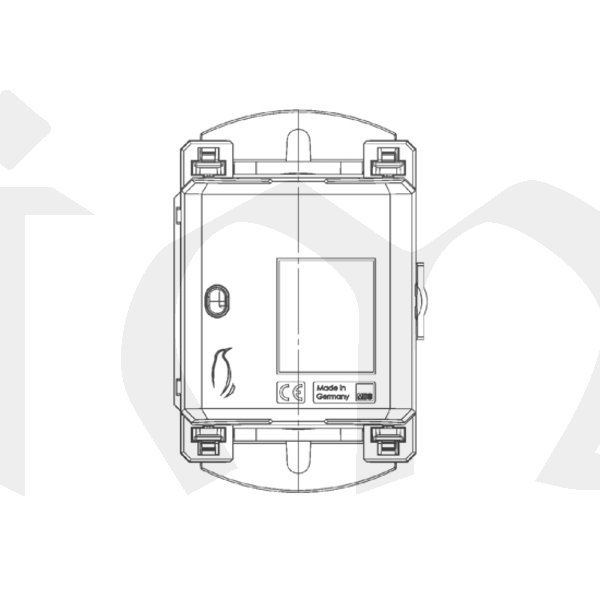

KBR 32, 150A/0..333mVac; 1%

Násuvný měřicí transformátor s rozebíratelným jádrem

Transformátor KBR 32 najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixovací spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým kompaktním rozměrům jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Měřicí transformátor proudu KBR 32 je možno dodat s napěťovým výstupem 0...333 mV a lze jej tak využít jako proudový senzor, nebo s výstupem 4...20 mA DC.
Měřící transformátory proudu KBR 32 mají sekundární výstup 1A proveden kabelem 2x 0,75mm2 s délkou 2,5m, výstup 5A pak kabelem 2x 1,5mm2 a délkou 0,5m.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.

Obecné vlastnosti:

  • Jmen. trvalý tepelný proud Icth: 1,2 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Odpor zátěže výstupu 0...333 mV: min. 1 kΩ
  • Odpor zátěže výstupu 0...20 mA: max 300 Ω
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +50°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Parametry výrobku:

Typ proudového transformátoru s výstupem KBR 32
Primární proud trafa 150 A

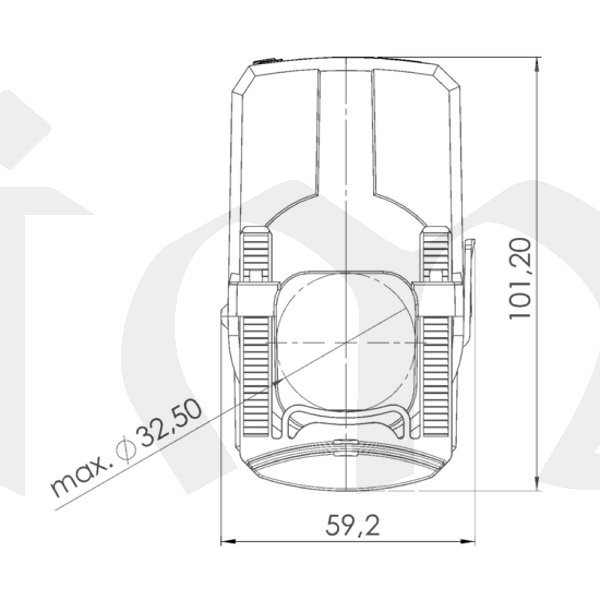

Způsob přípoje, průměr nebo pás Rozebíratelné jádro mm
Výstup z trafa 0..333mVac
Jedna pásovina 32,5 mm
Třída přesnosti trafa 1 %
Hmotnost 0,6 kg
Pomocné napájení trafa bez napájení
Kód výrobce 32-1021
Odkazy Popis parametrů měřících transformátorů proudu

Nadproudové křivky chyb nízkonapěťových měřících transformátorů proudu a schéma zapojení

Ke stažení: KBR32_KL_Eximus.pdf
Cena: Na dotaz!
