Zpětný ventil ZV 4
Zpětný ventil (ZV) je tlakem ovládaný prvek uzavírající průtok provozní tekutiny. ZV slouží k úplnému otevření nebo uzavření průtoku a není určen k regulaci. ZV se používá jako příslušenství k manometru MCS 48 nebo manothermu MTCC 60.
Popis:

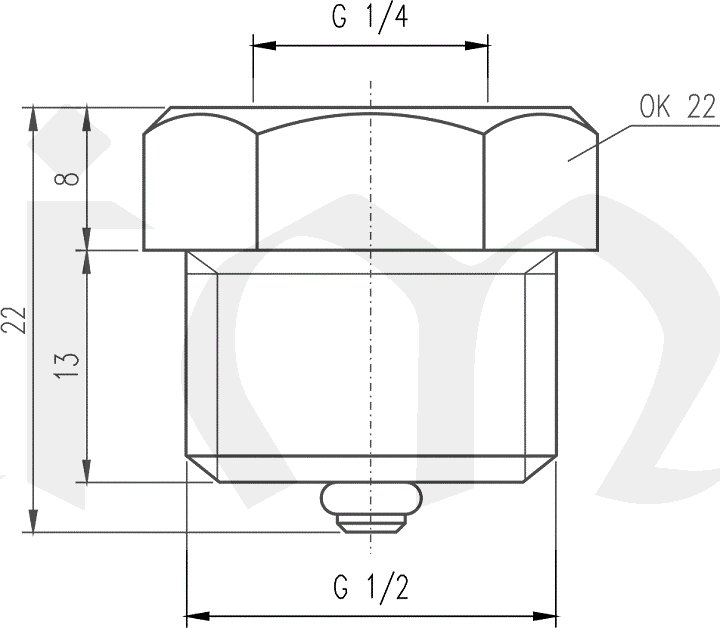

Zpětný ventil se skládá z mosazného tělesa, které se vnějším závitem zašroubuje do tlakové soustavy a tlačítka, na kterém je nasunut těsnící "O" kroužek a vratná pružina. Může být umístěn do prostředí jednoduchého aktivního horkého s maximální teplotou provozní tekutiny +100°C. Měřená tekutina nesmí krystalizovat a působit korozivně na slitiny mědi. Maximální tlak v soustavě nesmí překročit 400 kPa.
