Kapilární tlakoměr MCS48 0-4bar, M14x1

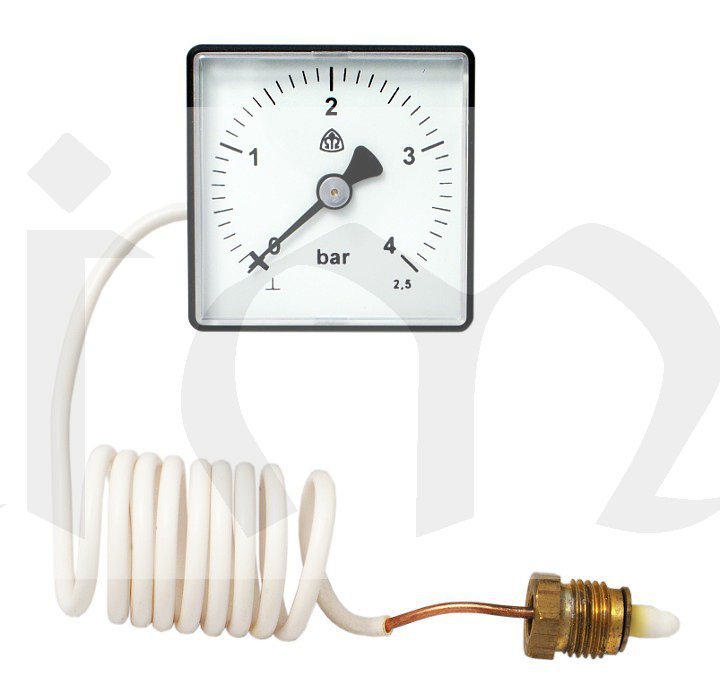

Manometr s kapilárou MCS 48

Manometr MCS-48 je určen k měření tlaku v soustavách, kde místo odběru tlaku není totožné s místem odečtu. Umístění tělesa manometru není závislé na místě odběru tlaku. Jeho vzdálenost je limitována délkou spojovací kapiláry. Manometr může být použit v soustavě s kapalnými, popř. plynnými látkami, které nekrystalizují a nezpůsobují korozi slitin mědi.
Rozsah0-4 bar     Délka kapiláry920 mm

Popis:

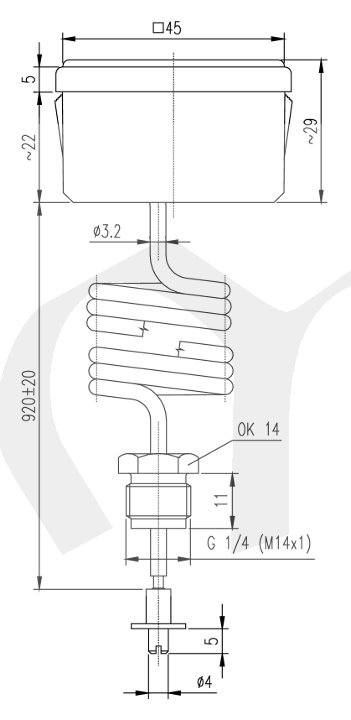

Manometr se skládá z pružného citlivého prvku s převodovým ústrojím, které jsou umístěny v tělese manometru a čidla. Čidlo sestává z připojovacího čepu s převlečným šroubem a spojovací kapiláry. Spojovací kapiláru lze podle potřeby tvarovat. Manometr je dodáván s připojovacím závitem převlečného šroubu G1/4" nebo M14x1. Pro připojení a odpojení manometru do soustavy za provozního tlaku soustavy je možno použít zpětný ventil ZV4 s připojovacím závitem G1/4" a G1/2".

Montáž a údržba:

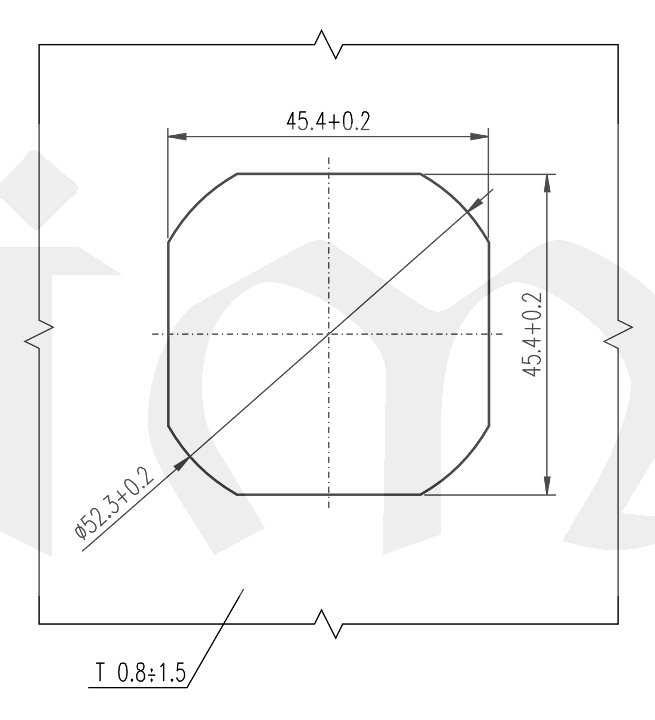

Těleso manometru je možno montovat v jakékoliv poloze. Přednostně se doporučuje kolmá poloha hlavice. Montáž tělesa manometru se provádí nasunutím do otvoru o rozměrech dle rozměrového náčrtku plech tl. 0,8-1,5 mm. Připojení k tlakové soustavě se provádí přitažením připojovacího čepu pomocí převlečného šroubu do nástavce v tlakové soustavě nebo do zpětného ventilu. Nejmenší dovolený poloměr ohybu spojovací kapiláry je 5 mm.

Technické údaje:

Rozsah stupnice
0 - 4 bar
Dělení stupnice
0,1 bar
Měřicí rozsah - stálý tlak
0-3 bar
Měřicí rozsah - proměnlivý tlak
0-2,6 bar
Přesnost
±2,5 % z rozsahu stupnice
Přípustné teploty okolí tělesa
+5 až +40 °C
Měřená látka - max.
+110 °C
Přípojné rozměry tělesa uchycení do otvoru v plechu dle rozměrového náčrtku
Čidlo procesní připojení M14x1 nebo G1/4"
Délka spojovací kapiláry 920 mm
Min. poloměr ohybu kapiláry Rmin = 5 mm

Příslušenství:

Zpětný ventil ZV4.x (není součástí dodávky).

Parametry výrobku:

Ke stažení: teplomery_termostaty_au.pdf
Cena: 476 Kč (bez DPH)
Cena: 576 Kč včetně DPH 21 %
