Optimalizované ověřovací kontroly. MicroScanner2 Cable Verifier přináší revoluční změny v oblasti testování hlasových, datových a videokabelů. Přístroj přebírá nejen výsledky z původně čtyř různých testovacích modů, ale taky je zobrazí všechny najednou. Grafické indikace zapojení, kódovaní kabelů a koncová zařízení na druhém konci kabelu. Zabudované vstupy RJ11, RJ45 a koaxiální také podporují téměř každý druh testování kabelů s nízkým napětím bez dalšího adaptéru. Výsledkem je kratší doba testování a méně chyb ze strany techniků. Kvalitní instalace jsou tím výrazně efektivnější a realizovatelnější než dříve. Problémy se službou jsou rychle vyloučeny. Dnešní komunikační technici musí vyřešit podstatně více problémů jako pouze kabelové chyby. Mnoho problému zapojení a služby musí byt vyloučeno před tím, než může být určena příčina konkrétního problému. Je v telefonní síti napětí? Jaká je polarita? Nachází se na druhém konci kabelu ethernetový switch? Je k dispozici PoE? Všechny tyto dotazy bere MicroScanner2 do úvahy, při čem technikům poskytuje rozsáhle možnosti ke kontrole nejrozšířenějších hlasových, datových a video služeb. To se projeví v rychlejší a rozsáhlejší diagnostice.
Technické specifikace
- Zkušební přípojky: twisted-pair: UTP, FTP, SSTP 8pól. Western-buchse pro 8pólové (RJ45) a 4pólové (RJ11), konektor: koaxiální vstup
- F konektor pro 75 ?, 50 ?, 93 ? kabel
- Testy kabelů: délka (460 m nebo 1500 ft s rozlišením až 0,3 m nebo 1 stopy), Wiremap podle TIA-568A/B standardu, ID lokalizace na protilehlé straně,zobrazení výsledků na obrazovce
- Generátor tónů: IntelliTone digitální tónový signál: [500 KHz], analogové tóny: [400 Hz, 1 KHz]
- Detekce PoE: zajišťuje napájení a rozpozná přítomnost 802. 3af kompatibilních PoE zařízení (Power over Ethernet)
- Test Ethernet portu: uvedené přenosovou rychlost 802.3 Ethernet porty (10/100/1000)
- Zdroj napájení: typ baterie Mignon (AA) (NEDA 15A, IEC LR6) alkalické baterie 2
- Životnost baterie: 20 hodin normálního používání
- Další kompatibilní typy baterií : 2x AA fotolithium, NiCd, NiMH,
- Rozměry: 7,6 x 16,3 x 3,6 cm
- Hmotnost: 363 g
- Displej: černobílý LCD displej s podsvícením
- Kalibrace: uživatelem konfigurovatelná NVP hodnota pro Twisted Pair a koax, rozpoznání skutečné NVF hodnoty při určité délce kabelu
- Provozní teplota: 32 - 113 °F (0 - 45 °C)
- Skladovací teplota: -4 - +140 °F (-20 - +60 °C)
- Vlhkost vzduchu: 90 % (50 - 95 °F, 10 - 35 °C)
- Relativní vlhkost vzduchu (% nekondenzující): 75 % (95 - 113 °F, 35 - 45 °C)
- Impuls/vibrace: splňuje požadavky normy MIL-PRF-28800F pro zařízení třídy 2 (náhodný vibrace), odolnost vůči pádu z 1 metru s/bez připevněného Wiremap adaptéru
- Bezpečnost: EN 61010-1, 2. vydání
- Nadmořská výška: 4000 m, skladování 12000 m
- EMV: EN 61326-1
- Konformita: N10140 C-tick EMC Standard, FCC část 15 třída A, vyhovuje směrnici EG stupně znečištění 2
- Záruka: jeden rok
Další generace testerů MicroScanner, ověřující zvukové/datové/video kabely a služby s revolučním uživatelským rozhraním. Tester MicroScanner2 Cable Verifier představuje změnu v testování kabelů pro přenos hlasu, dat a videa. Změna začíná zobrazením výsledků čtyř dříve samostatných testů do jednoho, skládajícího se z grafického wiremapu, délky párů, vzdálenosti k chybnému místu, ID kabelu a rozpoznání vzdáleného zařízení. Navíc obsahuje integrované testovací RJ11, RJ45 a koaxiální porty, které virtuálně podporují kterýkoli typ nízkonapěťového testování kabelů bez potřeby nepříjemných adaptérů. Výsledkem je snížení potřebného času a počtu chyb při testování. To vše dělá vysoce kvalitní instalace efektivnější, než kdy jindy. Velký přehledný display, wiremap, délka segmentu, vzdálenost k problému, generování tónu do kabelu, měření koaxu, detekce zařízení na druhé straně segmentu a jeho rychlosti, detekce PoE.
Vybavení
- Ověření vašeho hlasového, datového a video kabelu a rovněž i služby
- Velmi praktické rozhraní
Vlastnosti
- Na obrazovce poskytuje grafické zobrazení zapojení, délku, označení kabelu a vzdálenosti mezi problémovými body
- Zkouší všechny běžné typy médií, včetně přípojky RJ11, RJ45 a koax, bez adaptéru
- Správně lokalizuje kabely nebo páry vodičů s digitálním a analogovým IntelliTone testováním pomocí tónu.
- Rozpoznání moderních služeb, včetně 10/100/1000 Ethernet, POTS (telefonie) a PoE
- Odolný kryt
- Velký podsvícený LCD displej dělá výsledky kontroly zřetelně viditelné
Rozsah dodávky

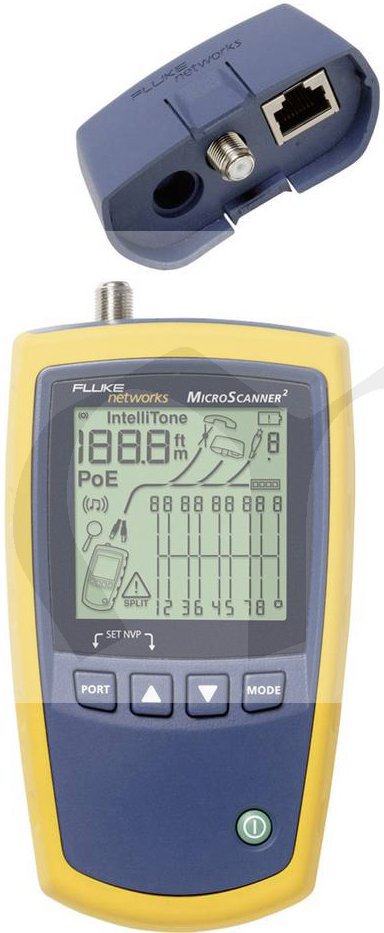

- Microscanner2 Cable Verifier s Wiremap hlavním adaptérem
- Vícejazyčná stručná příručka
- Uživatelské CD
- Baterie
- Pouzdro
