Popis

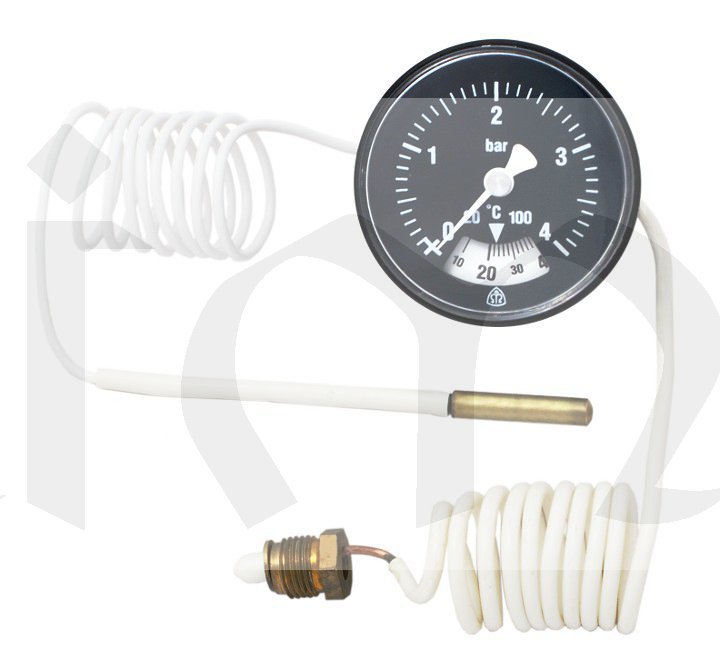

Termomanometr se skládá z plastového pouzdra, tlakoměrného systému pro měření tlaku a teploměrového systému pro měření teploty. Systémy jsou umístěny na samostatné základní desce. Výchylka pružného měřícího členu tlakoměrného systému je vyvozena změnou tlaku tlakonosného média. Výchylka pružného teploměrového systému je vyvozena změnou tlakových poměrů v teploměrovém systému v závislosti na změně teploty teploměrné látky ve stonku.
Montáž a údržba
Montáž se provádí nasunutím hlavice do otvoru dle příslušného rozměrového náčrtu, připojením tlakového čidla ke zdroji tlaku, zajištěním čidla převlečným šroubem a umístěním teploměrového čidla do jímky. Těleso přístroje je možné umístit v libovolné poloze. K zamezení rozkmitání kapilár v provozu je nutné upevnění minimálně v dalších dvou bodech přibližně rovnoměrně rozložených v délce kapilár. V provozu nevyžaduje žádnou údržbu.
Technické údaje
| Teploměrová část | |
| Měřicí rozsah | +20...+100°C |
| Rozsah stupnice | 0...+120 °C |
| Dělení stupnice | 2 K |
| Přesnost | ±4 % z rozsahu stupnice |
| Rozměry čidla | Ø 6 x 35,5 mm |
| Časová konstanta | 15 s |
| Délka spojovací kapiláry | 1 450 mm |
| Min. poloměr ohybu kapiláry | Rmin = 5 mm |
| Tlakoměrová část | |
| Rozsah stupnice | 0...4 bar |
| Dělení stupnice | 0,1 bar |
| Třída přesnosti | ±2,5 % z rozsahu stupnice |
| Přípojné rozměry čidla | M14x1 nebo G1/4" |
| Délka spojovací kapiláry | 920 mm |
Příslušenství na objednávku:
Zpětný ventil ZV4.x
