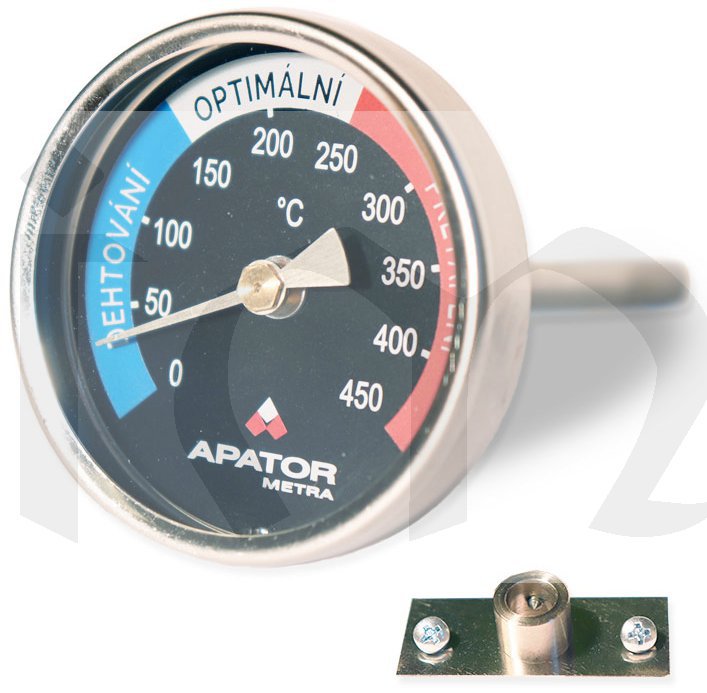

Teploměr spalin TRS60 barevný

Dvojkovový teploměr spalin TRS je určen pro přímé měření teploty spalin. Teploměry jsou konstrukčně přizpůsobeny pro zabudování do kouřovodu krbových kamen a sporáků na pevná paliva. Pro teploměry TRS je předepsaná hloubka ponoru stonku celou délkou, hlavice musí být až na doraz k hrdlu montážního nástavce. Teploměry mají teplotní rozsah 0...+450°C. Přesnost měření je ±2% z rozsahu stupnice.

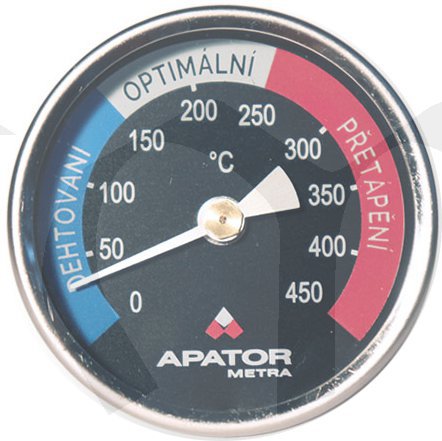

Na stupnici jsou vyznačeny tři zóny:

DEHTOVÁNÍ - v topném zařízení probíhá nedokonalé spalování, v kouřovodu a v komíně dochází ke kondenzaci dehtových látek a vodní páry
OPTIMÁLNÍ - v topném zařízení dochází k optimálnímu spalování paliva
PŘETÁPĚNÍ - palivo je spalováno neefektivně, dochází k tepelným ztrátám

Údaje o teplotě je nutné vyhodnocovat při provozním stavu topného zařízení, nikoliv při roztápění.
Měřená hodnota nesmí překročit maximální rozsah stupnice. Hlavice teploměru může být umístěna do jednoduchého prostředí v rozmezí teplot -30...+110°C. Při čištění kouřovodu se musí teploměr vyjmout!.
TRS se nesmí používat jako bezpečnostní výstroj.

Technické údaje:
Rozsah stupnice         0 ÷ 450°C
Měřicí rozsah               50 ÷ 400°C
Dovolená tolerance    ±2 % z celého rozsahu

Montáž
Zabudování teploměru provést pomocí přiloženého montážního materiálu.
Montážní nástavec přiložit svisle na spalinovou rouru,
ve vzdálenosti od 4-násobku do 7-násobku průměru roury od začátku spalinové roury a označit na rouře střed všech tří otvorů.

V místě označení vytvořit důlky důlčíkem.

Pomocí vrtáku pr. 3 mm vyvrtat do spalinové roury otvory v naznačených místech.

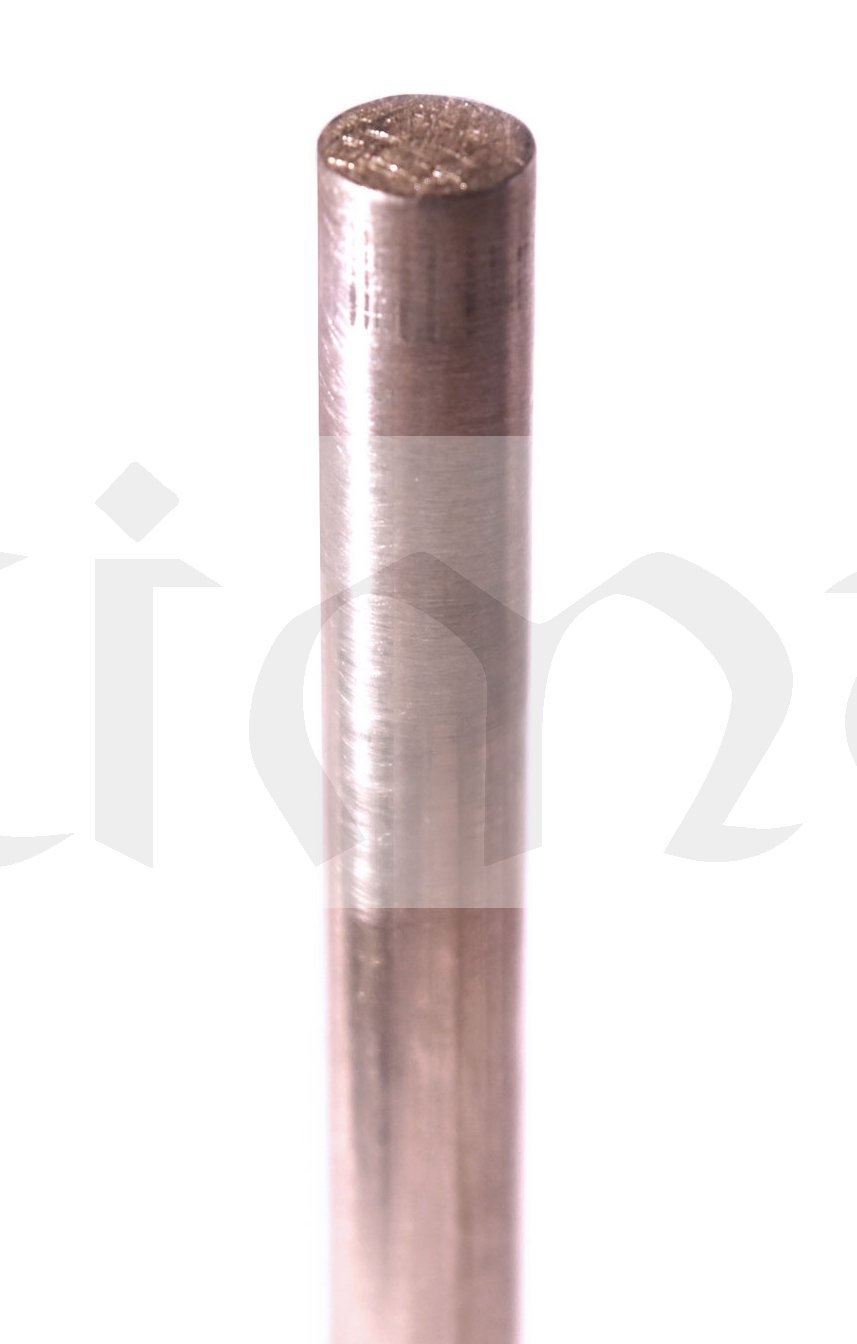

Prostřední otvor překalibrovat vrtákem pr. 8,7 mm, který je přiložen ke každému TRS.

Pomocí přiložených šroubů 3,5x9,5mm připevnit montážní nástavec na spalinovou rouru.

Stonek TRS vsunout do hrdla montážního nástavce tak, že hlavice teploměru musí být až na doraz k hrdlu montážního nástavce.

Teploměr natočit do požadované polohy a pomocí šroubku M3x5mm zaaretovat stonek teploměru v hrdle montážního nástavce.

Maximální povolený přetlak na stonek teploměru je 0,3 MPa.
Je zakázáno provádět montáž nebo demontáž teploměru otáčením za hlavici přístroje. Při instalaci se stonek nesmí vystavit rázům a ohybu.

Součástí balení je i montážní materiál.

Zpráva č.185/18 Posouzení funkce dvojkovových technických teploměrů k přímému měření teplot (VŠB-TUO)



Parametry výrobku:

Průměr hlavice 60 mm
Délka stonku 100 mm
Teplotní rozsah 0-450 °C
Provedení teploměru zadní=rovné
Ke stažení: teplomery_termostaty_au.pdf
Cena: 399 Kč (bez DPH)
Cena: 483 Kč včetně DPH 21 %
