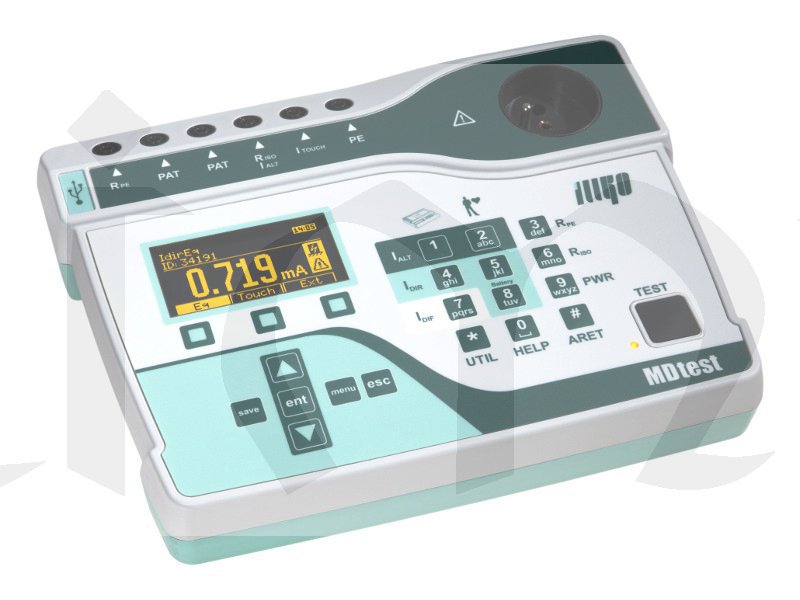

Multifunkční přístroj určený k revizím elektrických spotřebičů a zdravotnických elektrických přístrojů dle ČSN EN 62353, ČSN EN 60601-1 ed.2 (částečně) a ČSN 33 1600 ed.2.
Měření:
- izolačních odporů napětím 500 V a 250 V
- přechodových odporů proudem > 1 A, rozlišovací schopnost až 0,001 Ω
- unikajících proudů přístrojové i příložné části náhradní metodou dle ČSN EN 62353, rozlišovací schopnost až 0,0001 mA
- unikajících proudů přístrojové i příložné části přímou metodou dle ČSN EN 62353
- unikajících proudů přístrojové části rozdílovou metodou dle ČSN EN 62353
- unikajících proudů dle ČSN EN 60601-1 ed.2 (částečně)
- unikajících proudů dle ČSN 33 1600 ed.2
- stejnosměrné složky vybraných unikajících proudů přímou metodou
- simulace poruchy (odpojení) PE nebo N vodiče u vybraných unikajících proudů
- zdánlivého příkonu / proudu odebíraného spotřebičem
- síťového napětí
- unikajících proudů u trojfázových spotřebičů s pohyblivýcm přívodem pomocí trojfázového adaptéru
- zdánlivého příkonu / proudu pomocí klešťového transformátoru

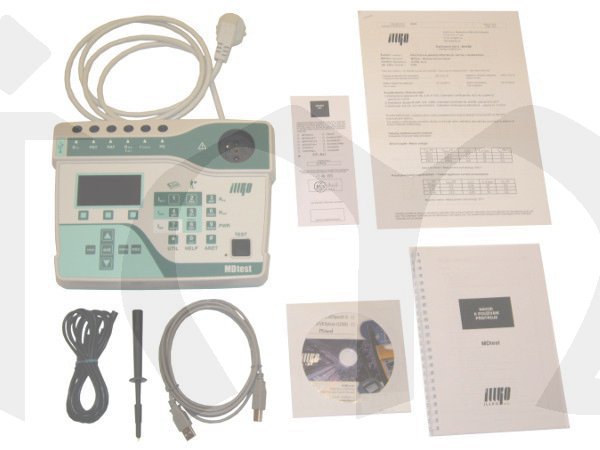

Rozsah dodávky:
-Přístroj MDtest
-Měřicí vodič černý banánek/banánek 2m
-Měřicí hrot černý
-USB kabel A-B
-CD (návod k používání + SW pro PC)
-Návod k používání
-Kalibrační list
-Záruční list
Další vlastnosti:
- střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
- měření vybraných veličin v izolovaných sítích (IT)
- USB konektor pro připojení příslušenství k MDtestu (např. čtečka čárového kódu)
- USB konektor pro připojení PC
- grafický OLED displej (velmi dobře čitelný za různých světelných podmínek)
- odolná foliová klávesnice
- samostatné tlačítko START pro spuštění vybraného měření
Pro usnadnění práce a zvýšení produktivity při revizích el. spotřebičů je MDtest ve spojení s PC software ILLKOStudio vybaven funkcemi vedení databáze spotřebičů a vyhodnocení výsledků revize:
- obousměrná komunikace s PC přes rozhraní USB
- paměť až pro 4000 spotřebičů
- označování spotřebičů identifikačními kódy (čárový kód, RFID čip) a jejich identifikace čtečkou
- možnost načtení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje
- možnost aktualizace databáze spotřebičů v PC i v přístroji při revizi
- možnost využití automatických pracovních postupů při revizi
- vyhodnocování výsledků revize přímo v přístroji
- možnost individuální úpravy formulářů v software ILLKOStudio
Přístroj MDtest je vybaven řadou kontrolních a bezpečnostních funkcí:
- kontrolou nebezpečného dotykového napětí na PE kolíku v napájecí zásuvce před zahájením měření
- kontrolou připojení PE kolíku v napájecí zásuvce k vodiči PE před zahájením měření
- trvalou kontrolou velikosti unikajícího proudu v průběhu měření
- kontrolou velikosti odebíraného proudu z napájecí zásuvky MDtestu
- manuální kontrolou správné funkce přístroje
Co je to unikající proud?
- Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
- Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
- Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.
