MST204 tester el. částí strojních zařízení

Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 61180, ČSN EN 61557-x a dalších. Variabilní provedení se samostatným VN zdrojem napětí.

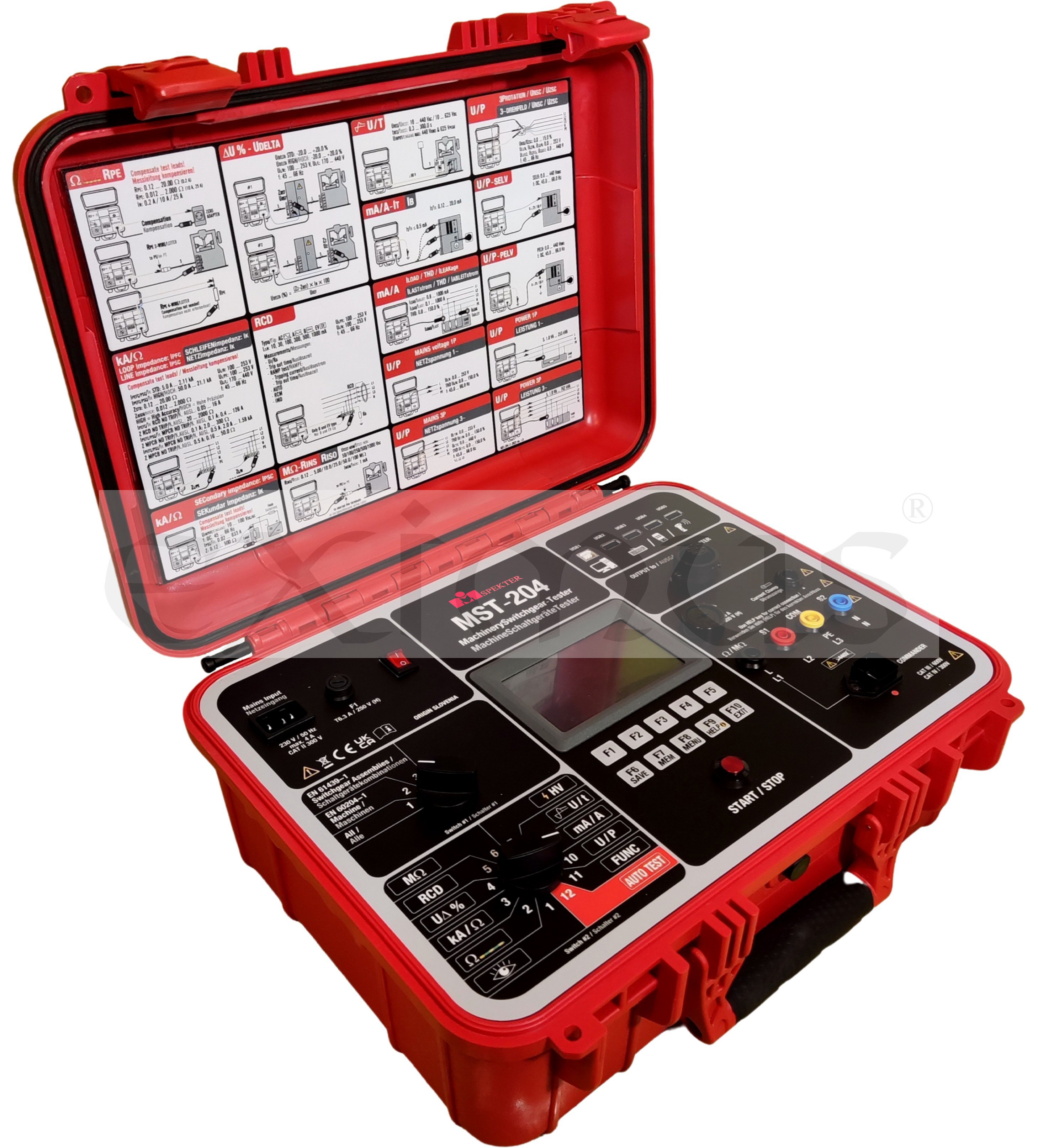

Multifunkční tester Mi Spekter MST 204 je měřicí přístroj určený pro testování účinnosti ochranných opatření v strojích, nízkonapěťových spínacích zařízeních a rozváděčích. Použití vysokonapěťového adaptéru (HVA-204) rozšiřuje funkčnost hlavní jednotky o schopnosti pro testování střídavého vysokého napětí. Trojfázový adaptér (TPA-204) umožňuje uživatelům testovat svářecí zařízení, přenosné spotřebiče, prodlužovací kabely, PRCD, nabíjecí kabely pro elektromobily a další. Pokročilá funkce AUTO-TEST umožňuje uživatelům rychle a snadno vykonávat předdefinované testovací sekvence nebo testovací plány vytvořené zákazníkem. Vestavěná velká paměť dokáže uchovávat změřené výsledky, které mohou být později přeneseny do počítačového softwaru pro vytváření testovacích protokolů.

Parametry a funkce
Test propojení proudem 200mA, 10A a 25A s rozlišením až 1 mΩ. Podpora 2 vodičového (2W) i 4 vodičového Kelvinova (4W) zapojení
Měření izolace až do 100 MΩ testovacím napětím 50, 100, 250, 500 a 1000 V nebo nastavitelný 50 až 1000 V. Možnost aktivace funkce RAMP.

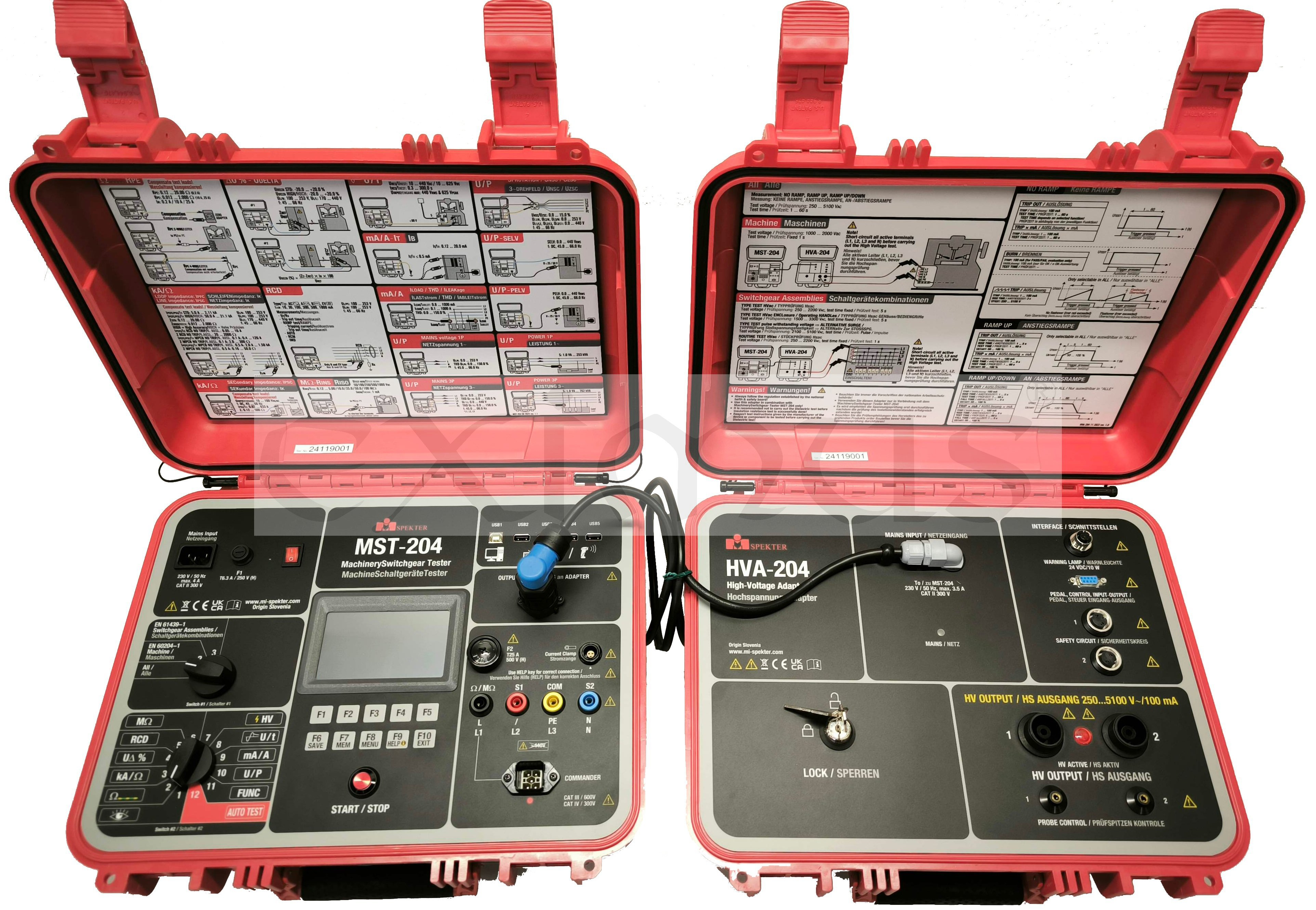

Vysokonapěťový test (pouze s modulem HVA-204 - volitelné příslušenství) přiloženým AC napětím 250 - 5100 VAC. Možné zvolkt režim RAMP UP (postupný nárůst), RAMP UP/DOWN (nárůst a podkles) a bez rampy.
Měření impedance smyčky a vnitřního odporu sítě vysokým proudem s rozlišením až 0,001Ω a testovacím proudem až 121A (pulsně). Zkratový proud až 21,1 kA
Měření impedance smyčky bez vybavení chrániče
Měření úbytku napětí vysoký proudem
Měření chráničů RCD & PRCD typu A, A-S, A-EV, B/B+, B/B+-S, B/B+-MI, F, F-EV,
A-K/A-G, AC, AC-S, AC-K/AC-G s proudy 10 / 30 / 100 / 300 / 500 / 1 000 mA. Možnost testovat dobu vybavení chrániče s násobitelem x0,5; x1; x2, x5 IΔn. Test vybavovacího proudu postupně narůstajícím proudem. Měření Uf.
Měření zbytkového napětí
Měření doby vybíjení až 300 s při hranici 60 V, nebo nastavitelně 25 až 60 V
Záznam výsledků vizuální kontroly testovaného objektu
Měření unikajícího proudu (volitelné příslušenství CC-204-50A)
Měření dotykového proudu
Měření proudu zátěží externím klešťovým převodníkem (volitelné příslušenství CC-204-1000A)
Měření napětí v 1f i 3f soustavě
Měření PELV a SELV
Test sledu fází
Měření výkonů na 2, 3 i 4 vodičové síti. Měření U, I, P, S, Q, cos φ, PF

Měření, analýza, ovládání

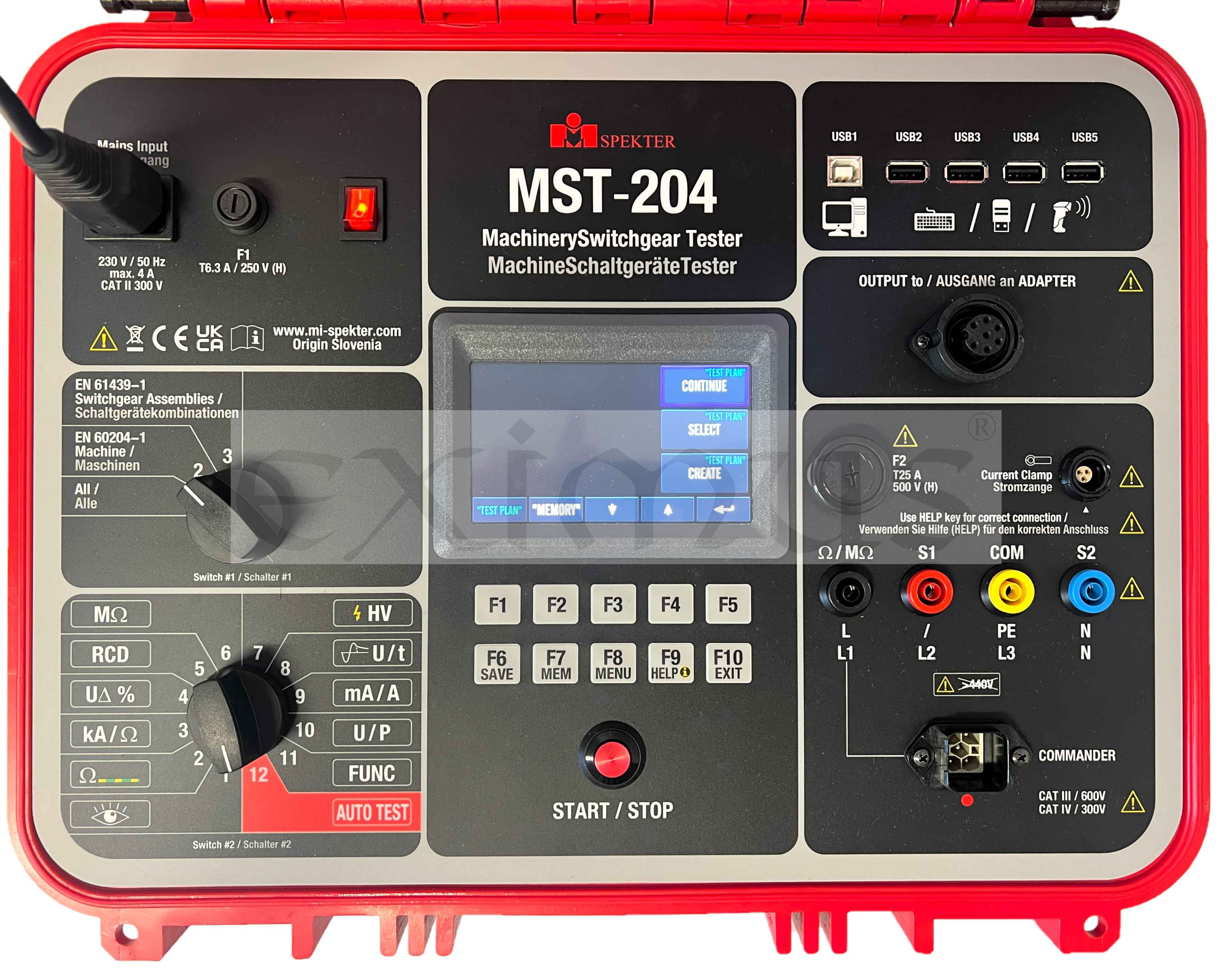

Ovládání pomocí jednoduchých ikon a 10 základních tlačítek

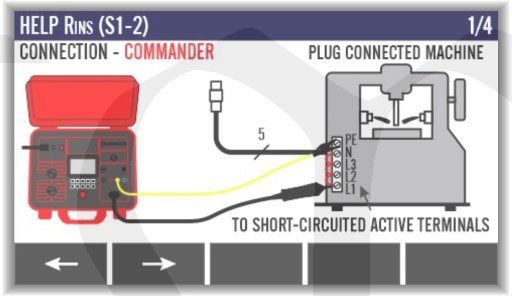

Obrazovka nápovědy s grafickým schématem připojení
Automatické parametry a limity na základě zvolených norem
Vizuální a zvukové varování po překročení nastavených limitů
Automatické skripty obsahující testy, instrukce, nastavení a uspořádání výsledků
Vzdálené ovládání pomocí ovladače s tlačítky START, STOP, SAVE a ENTER (volitelné příslušenství)
Vyhledávání a zobrazování zkušebních dat uložených v přístroji
Možnost kontinuálního měření nebo časovače (dle funkce)
Generování a tisk zkušebních protokolů pomocí SW-MST-204 na PC

Testy dle standardů
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem:
ČSN EN 60204-1 - Bezpečnost strojních zařízení. Elektrická zařízení pracovních strojů. Část 1: Všeobecné požadavky
ČSN EN 61439-1 - Rozváděče nízkého napětí - Část 1: Typově zkoušené a částečně typově zkoušené rozváděče
ČSN EN 61180 - Technika zkoušek vysokým napětím pro zařízení nízkého napětí - Definice, požadavky na zkoušky a zkušební postupy, zkušební zařízen
ČSN EN 50191 - Zřizování a provoz zkušebních elektrických zařízení
ČSN EN 60974-4 - Zařízení pro obloukové svařování - Část 4: Kontrola a zkoušení svařovacích zařízení v provozu
ČSN EN 50678 - Obecný postup pro ověřování účinnosti ochranných opatření elektrických spotřebičů po opravě
ČSN EN 50699 - Opakované zkoušky elektrických spotřebičů
ČSN EN 61557 - Elektrická bezpečnost v nízkonapěťových rozvodných sítích se střídavým napětím do 1000V a se stejnosměrným napětím do 1500V - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany
-1 - Část 1: Všeobecné požadavky
-2 - Část 2: Izolační odpor
-3 - Část 3: Impedance smyčky
-4 - Část 4: Odpor vodičů uzemnění, ochranného pospojování
-6 - Část 6: Proudové chrániče (RCD) v rozvodných sítích
-7 - Část 7: Sled fází
-14 - Část 14: Zařízení ke zkoušení bezpečnosti elektrického zařízení strojů
-16 - Část 16: Zařízení pro zkoušení účinnosti ochranných opatření pro elektrická zařízení a/nebo zdravotnická elektrická zařízení
