KBR 18, 50/1A; 1VA; 3%

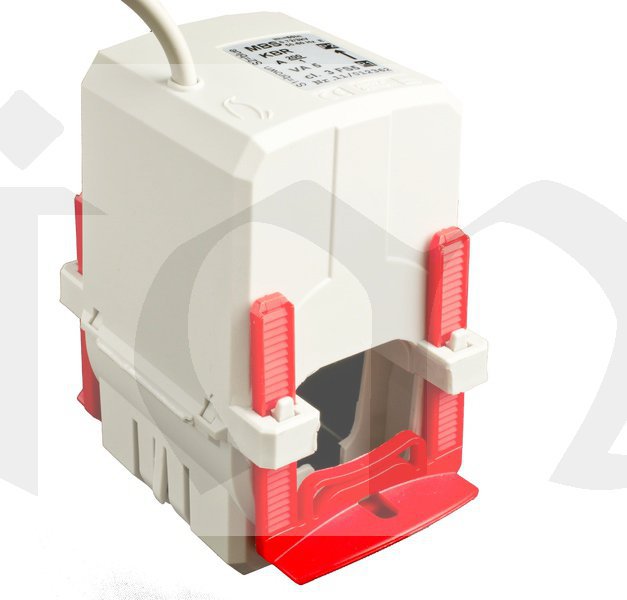

Násuvný měřicí transformátor s rozebíratelným jádrem.

Transformátor KBR 18 najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixační spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým, kompaktním rozměrům, jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Měřicí transformátor KBR-18 je možno dodat také s napěťovým výstupem. Lze jej tak využít jako proudový senzor.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.

Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,2 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Odpor zátěže napěťového výstupu: min. 1kΩ
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +50°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Parametry výrobku:

Typ proudového transformátoru KBR 18
Primární proud trafa 50 A
Jedna pásovina 18,5 mm
Sekundární proud 1 A
Způsob přípoje, průměr nebo pás Rozebíratelné jádro mm
Třída přesnosti trafa 3 %
Výkon 1 VA
Nadproudové číslo 5
Kód výrobce 18-0001
Hmotnost trafa 0,55 kg
Odkazy Popis parametrů měřících transformátorů proudu

Nadproudové křivky chyb nízkonapěťových měřících transformátorů proudu a schéma zapojení

Ke stažení: KBR18_KL_Eximus.pdf
Spotreba_vedeni_k_trafu.pdf
