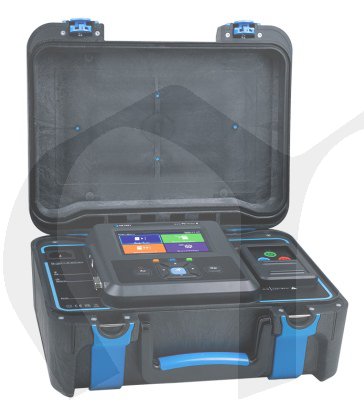

Přístroj pro měření fotovoltaických systémů až 1500 V / 40 A
• Přístroj je určený pro měření a revize fotovoltaických (PV) systémů dle norem EN 62446-1 a EN 62446-2. Umožňuje provádět všechna měření kategorie 1
• Měření na DC straně PV systémů: spojitost, izolační odpor napětím až 1500 V, napětí, proud, výpočet STC hodnot, měření Uoc a Isc, měření intenzity ozáření a teploty PV modulů

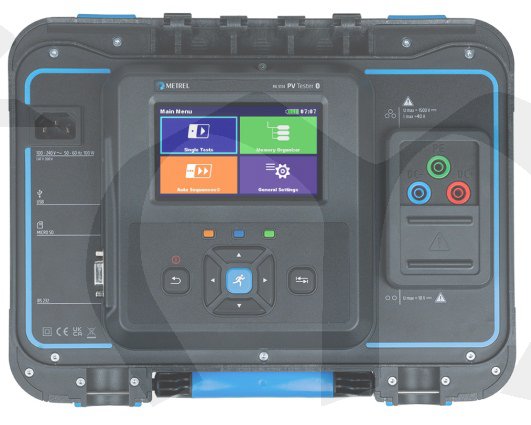

• Barevný dotykový displej, hodiny reálného času, paměť dat až 256 GB (SD karta), komunikace s PC přes USB, RS 232 nebo přes Bluetooth, PC software součástí dodávky
• Funkce „HELP“ zobrazí na displeji schéma připojení přístroje k měřenému objektu
• Vzdálená jednotka pro měření ozáření a teploty panelů s Wi-Fi komunikací
• AUTO SEQUENCE® - naprogramované automatické postupy měření
• Velmi rozsáhlé příslušenství v základní sestavě
Základní technické údaje
Izolační odpor (250 V / 500 V, 1000 V, 1500 V) 0,00 MΩ ÷ 199,9 MΩ / 999 MΩ
Spojitost (±200 mA) 0,00 Ω ÷ 1999 Ω
Uoc / Isc
− systémové U / max. I / max. P řetězce 20 V ÷ 1500 V / 40 A / 48 kW
− měřené Uoc / Isc 20,0 V ÷ 1999 V / 0,10 A ÷ 39,99 A
Intenzita ozáření (pomocí vzdálené jednotky) 300 W/m² ÷ 1,75 kW/m²
Teplota panelu (pomocí vzdálené jednotky) -10 ... +85 °C
Rozsah základní dodávky MI 3114 Standardní sada:
- Přístroj MI-3114-PV Analyzer
- A1012 testovací kabel zelený, 4m, 0,75 mm2
- A1014 testovací hrot černý
- A1015 testovací hrot modrý
- A1016 testovací hrot červený
- A1509 testovací kabel černý, 50m, 0,75 mm2 - cívka
- A1551 soft polstrovaná přenosná taška velikosti L
- A1727 kabel USB typu A/B
- A1728 napájecí kabel 2m 3x0,75mm2
- A1790 RED testovací kabel červený, 3m, 2,5mm2
- A1790 BLU testovací kabel modrý, 3m, 2,5mm2
- A1792 testovací kabel zelený, 3m, 0,75mm2
- S2146 sada adaptérů PV MC4 na banánky 1500V
- PC SW1201 Metrel ES Manager (MESM)
- P1000-EU Licenční klíč základní
- Kalibrační certifikát pro MI3114PV
- Uživatelský manuál en.
- PC SW1201 Metrel ES Manager (MESM)
