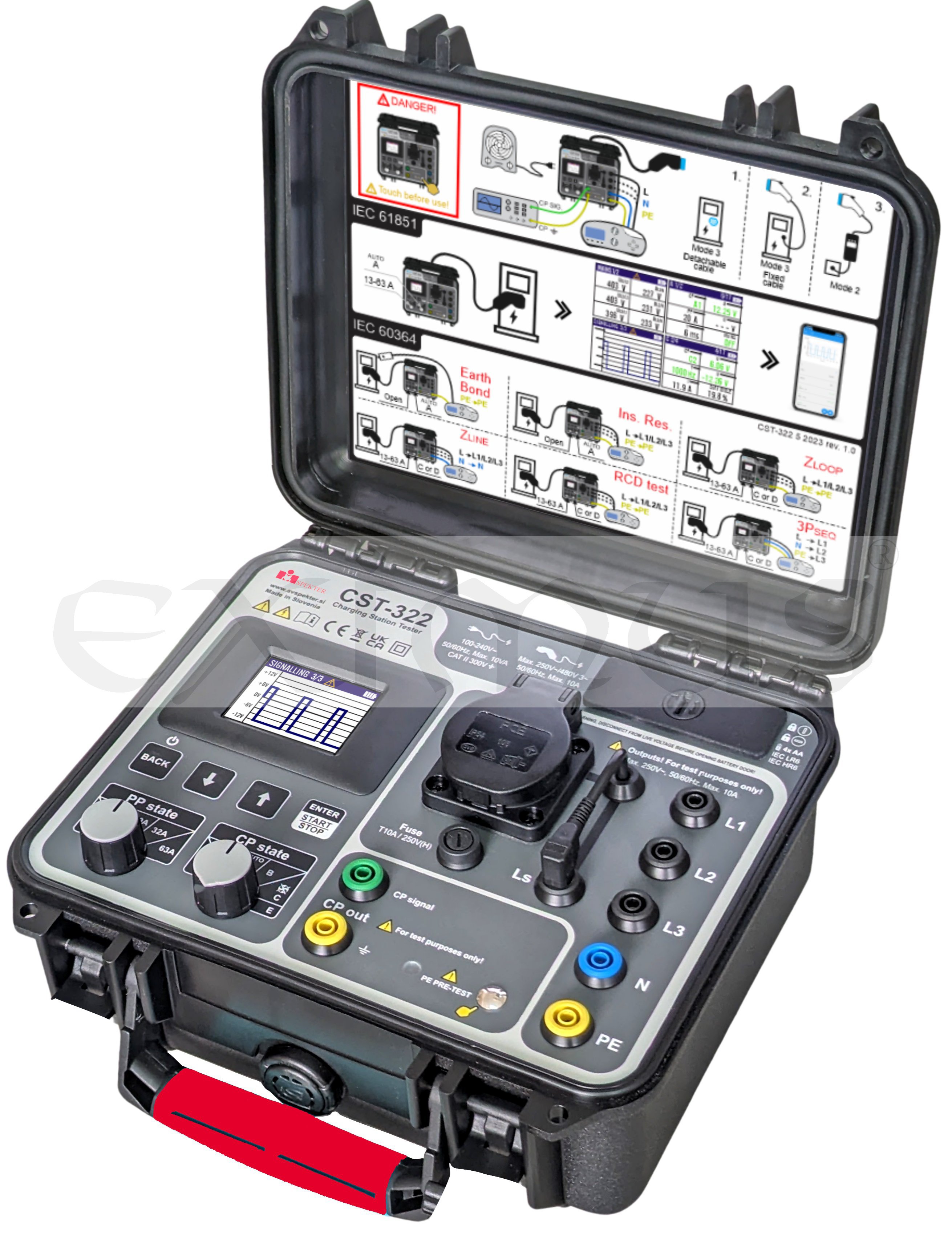

MI Spekter CST 322 - Analyzátor pro testování nabíjecích stanic
Analyzátor MI SPEKTER CST322 představuje kompletní řešení pro testování bezpečnosti a provozních vlastností AC nabíjecích stanic pro elektromobily s konektory typu 2. Je určen pro techniky, kteří potřebují provádět a zdokumentovat více testů rychle a efektivně bez nutnosti použití více přístrojů.

Přístroj je osazen LCD displejem a nezávislým procesorum umožňujícím funkci AUTOTEST. Ta zjednodušuje analýzu a zkracuje čas strávený testováním.
Analyzátor nabíjecích stanic pro elektromobily CST-322 je navržen v souladu s normami IEC/EN 61851-1 a IEC/HD 60364-7-72.

Analyzátor CST-322 umožňuje simulovat chybový stav signálu CP (E) a PE (zemní spojení). Kvůli odstraňování závad nabíjecích stanic není nutné přivážet na pracoviště elektromobil: adaptér při připojení k nabíjecí stanici simuluje elektrické vozidlo a umožňuje snadné testování provozních vlastností a provádění údržby.

Pro některá měření jako je předběžný test PE - uzemění, izolace nebo impedance smyčky je potřebný multifunkční tester instalací.

Hlavní parametry a funkce
Vhodné pro dobíjecí stanice pro vozidla s režimem nabíjení 2 a 3 (mode 2 a 3)
Kompatibilní s dobíjecími stanicemi se zásuvkou EV typu 2 s pevnými i výměnnými kabely
Uživatelsky definovatelné automatické testy, které mohou zahrnovat
Výsledek vizuální inspekce
Měření napětí a sledu fází u 3P systémů (max 250 / 480V_AC, 50/60 Hz)
Stav Control Pilot (CP) „Simulace vozidla“: S otočným přepínačem CP State lze simulovat všechny stavy dobíjení. Režimy A, B, C, D a "E".
Předběžný test PE: S touto bezpečnostní funkcí se vodič PE testuje na možnou přítomnost
Simulace chyby PE (chyba uzemnění)
Simulace chybového stavu CP „E“
Simulace chyby: zkrat diody, Chyba „D“
Test doby vybavení proudového chrániče
Analýza signálu CP ke kontrole komunikace mezi adaptérem (simulované elektrické vozidlo) a nabíjecí stanicí. Napěťová hladina definuje režimy nabíjení a pracovní cyklus tohoto signálu PWM (modulace šířkou impulzů) definuje maximální přípustný dobíjecí proud. Zobrazení je možné přímo na LCD displeji, nebo pomocí experního výstupu na osciloskopu nebo multimetru, nebo na displeji telefonu / tabletu.
Stav Proximity Pilot (PP) „Simulace kabelu“: S otočným přepínačem PP může adaptér simulovat různé proudové funkce nabíjecích kabelů. Přepínač poloh Nepřipojeno, 13A, 20A, 32A, 63A
Předběžný test proudového chrániče AC, A, B a RDC-DD
test aktivace proudových chráničů 30 mA (RCD) a 6 mA (RDC-DD)
Česká zásuvka pro trvalé zatížení 10A, nebo adaptér pro zatížení přes 4 mm zdířky L1, L2, L3
Měřicí výstupy L1, L2, L3, N a PE slouží pro bezpečné a spolehlivé připojení měřicích přístrojů (například sdružených revizních přístrojů) k provádění testů bezpečnosti a funkce. Díky tomu lze testovat:
uzemnění
izolace
impedance smyčky/vedení
Podpora bezdrátového připojení
Bluetooth pro přenos dat do telefonu / tabletu
Bluetooth 5.2
Interní paměť

Napájení, provozní podmínky, konstrukce, záruka
Barevný TFT LCD displej 2,4" s rozlišením 320 × 240
Duální napájení z baterií / akumulátorů (4× AA alkalické nebo NiMH) nebo ze sítě (délka přívodního kabelu 2 m)
Robustní konstrukce, ergonomický design
Vysoký stupeň krytí IP54 (zavřené víko) a IP40 (otevřené víko)
Bezpečnostní kategorie CAT II / 300 V
Provozní teplota -10 až 40 °C
Skladovací teplota -20 až 50 °C
Rozměry: 25,8 × 23 × 12,3 cm
Hmotnost: 2,1 kg přístroj, 0,8 kg kabel typ 2
Záruka na hlavní přístroj: 36 měsíců

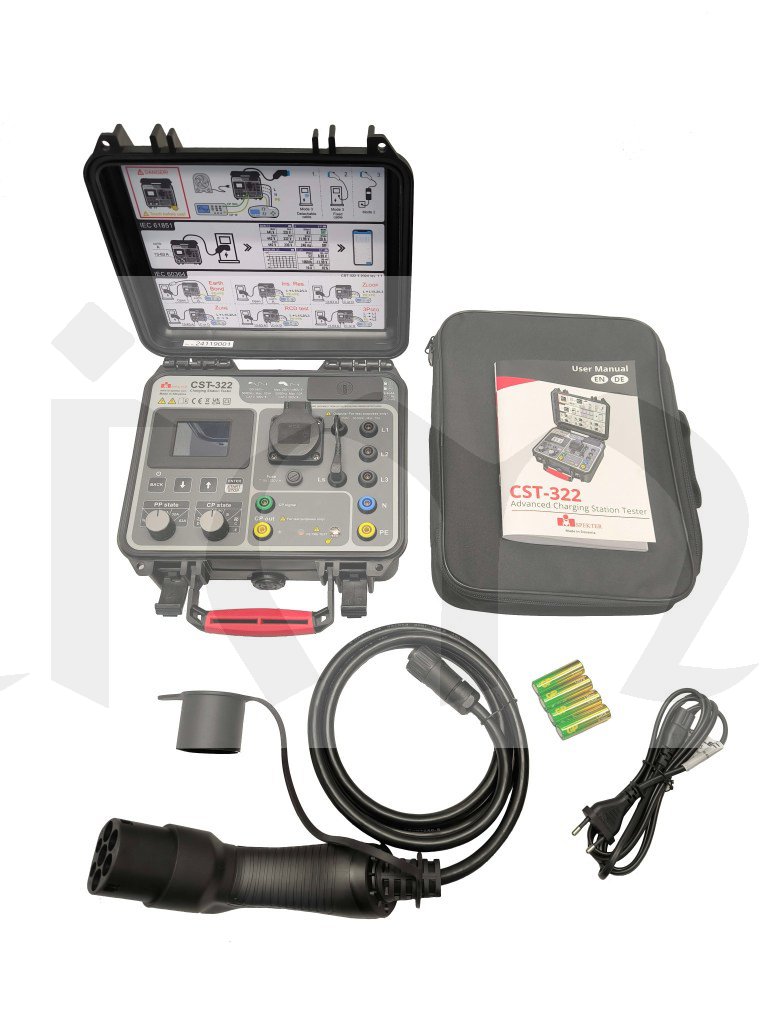

Rozsah dodávky:
Analyzátor CST-322CZ, 1ks kabel typ2, 1ks napájecí kabel, 4 ks baterie AA, 1ks měkké pouzdro, návod k obsluze.
