CST122 adaptér pro test dobíjecích stanic

CST-122 Charging Station Test adapter
CST 122 - Adaptér pro testování nabíjecích stanic
Příslušenství pro sdružené revizní přístroje pro kontrolu a revizi dobíjecích stanic dle požadavků IEC/EN 61851-1 a IEC/HD 60364-7-722.
Adaptér umožňuje společně se sdruženým přístrojem (libovolného výrobce) provádění bezpečnostních a funkčních zkoušek dobíjecích stanic v režimu Mode 2 a Mode 3 s připojením Typ 2 dle požadavků IEC/EN 61851-1 a IEC/HD 60364-7-722.

Testovací adaptéry pro připojení a testování dobíjecích stanic elektrických vozidel
Slouží pro připojení měřicích přístrojů k výstupům dobíjecí stanice a umožňují provádění bezpečnostních a funkčních zkoušek současně se simulací připojeného vozidla.

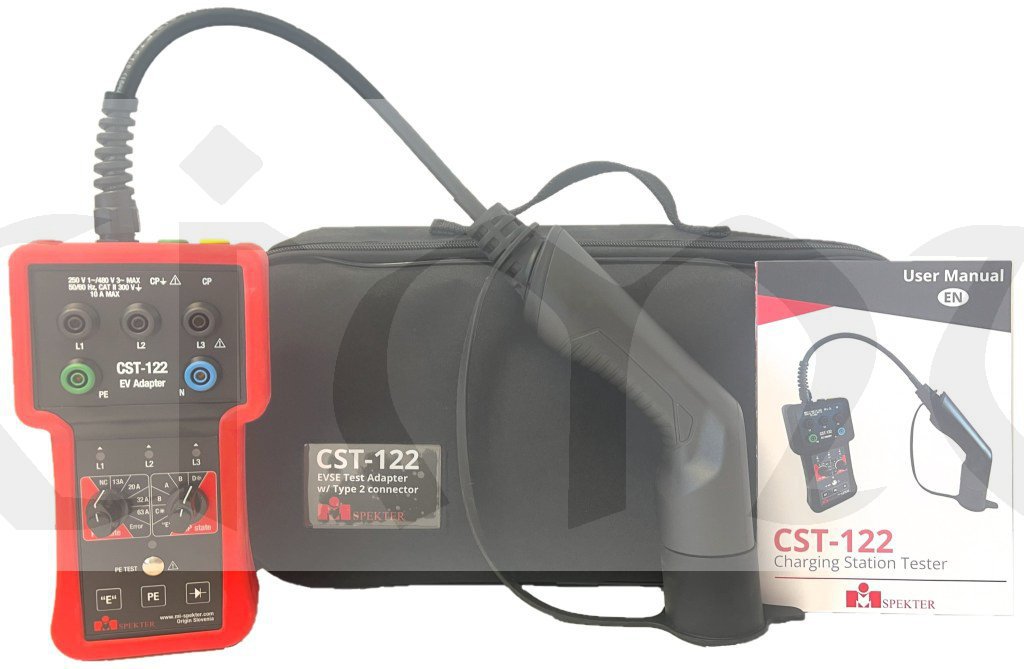

Sada testovacího adaptéru CST-122 s konektorem typu 2 je určena k testování funkčnosti a bezpečnosti dobíjecích stanic v režimu 2 a 3 pro dobíjení střídavým proudem. Adaptér napodobuje elektrické vozidlo a spouští nabíjecí cyklus, aktivuje výstup napětí a proudu a umožňuje provádět testy v kombinaci s vhodnými měřicími přístroji, jako je tester instalací (Fluke 1664 FC) nebo ScopeMeter® (řady Fluke 120B). Pomocí sady adaptéru lze nabíjecí stanice testovat v souladu s normami IEC/EN 61851-1 a IEC/HD 60364-7-722.

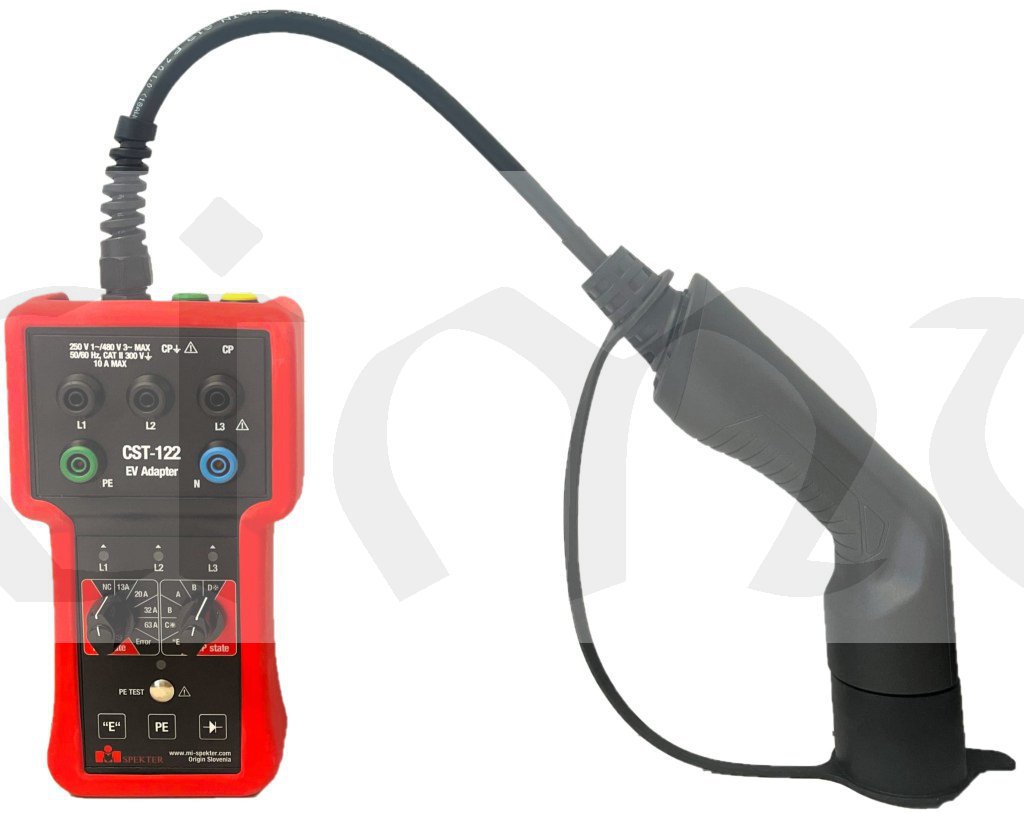

Chcete-li se připojit k nabíjecí stanici pro elektromobily typu 2 se zásuvkou nebo se připojit k nabíjecí stanici typu 2 s konektorem vozidla, použijte zástrčku typu 2. K zajištění maximálního dostupného proudu pro dobíjení lze provádět různé testy včetně kontroly zemního spojení, izolace vodičů, měření napětí a činitele využití (střídy), a to vše pomocí jednoho adaptéru. Adaptér CST-122 umožňuje simulovat chybový stav signálu CP (E) a PE (zemní spojení). Ke snadnému zjištění přítomnosti napětí nabízí samostatný ukazatel fází třemi kontrolkami. Kvůli odstraňování závad nabíjecích stanic není nutné přivážet na pracoviště elektromobil: adaptér při připojení k nabíjecí stanici simuluje elektrické vozidlo a umožňuje snadné testování provozních vlastností a provádění údržby.

Hlavní parametry a funkce
Vhodné pro dobíjecí stanice pro vozidla s režimem nabíjení 2 a 3 (mode 2 a 3)
Kompatibilní s dobíjecími stanicemi se zásuvkou EV typu 2
Předběžný test PE: S touto bezpečnostní funkcí se vodič PE testuje na možnou přítomnost nebezpečného napětí proti uzemnění.

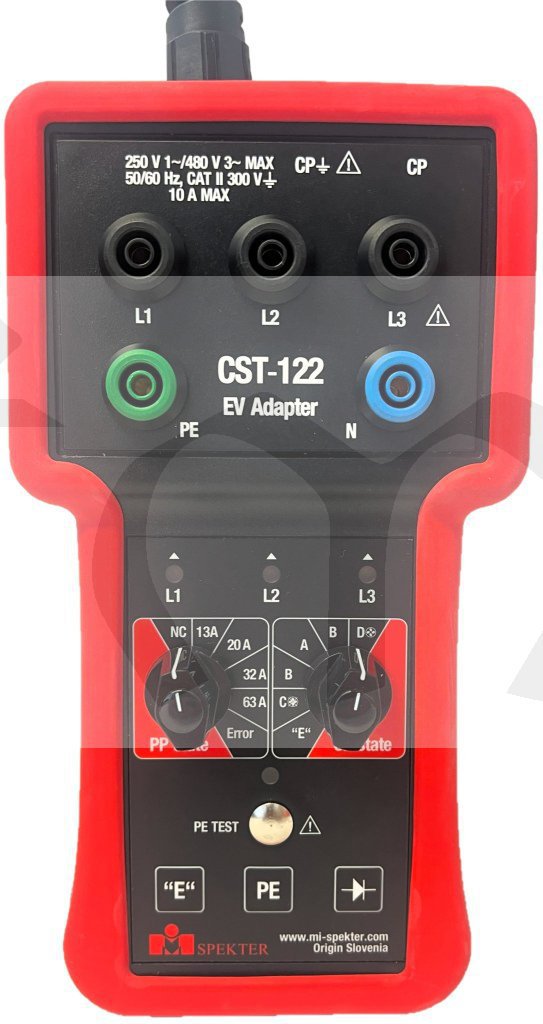

Stav Proximity Pilot (PP) „Simulace kabelu“: S otočným přepínačem PP může adaptér simulovat různé proudové funkce nabíjecích kabelů. Přepínač poloh Nepřipojeno, 13A, 20A, 32A, 63A a Chyba
Stav Control Pilot (CP) „Simulace vozidla“: S otočným přepínačem CP State lze simulovat všechny stavy dobíjení. Režimy A, B, C, D a "E".
Samostatný ukazatel fází L1, L2 a L3 se třemi kontrolkami ke snadné kontrole, zda je na výstupu dobíjení přítomno napětí
Měřicí výstupy L1, L2, L3, N a PE slouží pro bezpečné a spolehlivé připojení měřicích přístrojů (například sdružených revizních přístrojů) k provádění testů bezpečnosti a funkce. Díky tomu lze testovat:
- uzemnění
- izolace
- impedance smyčky/vedení
- zkouška vypnutí proudového chrániče
Simulace chybového stavu CP „E“
Simulace chyby PE (chyba uzemnění)
Simulace chyby Diode Error

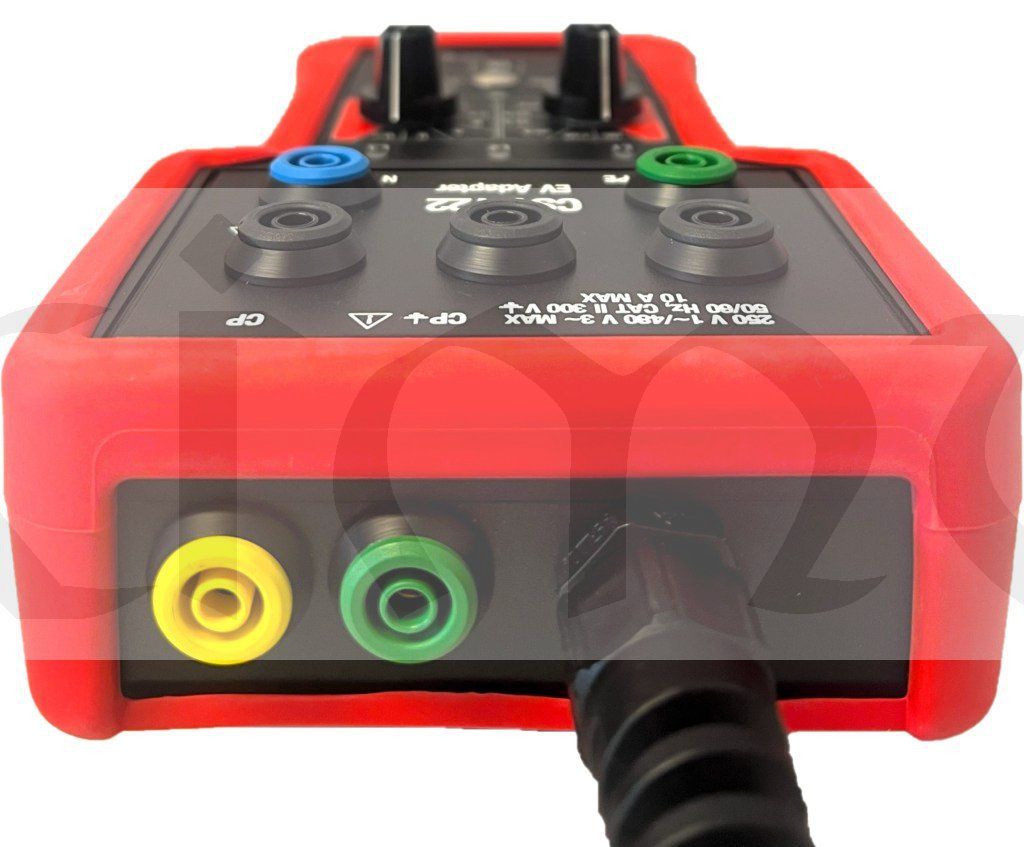

Svorky pro výstup signálu CP ke kontrole komunikace mezi adaptérem (simulované elektrické vozidlo) a nabíjecí stanicí. To lze měřit pomocí osciloskopů nebo multimetru. Napěťová hladina definuje režimy nabíjení a pracovní cyklus tohoto signálu PWM (modulace šířkou impulzů) definuje maximální přípustný dobíjecí proud

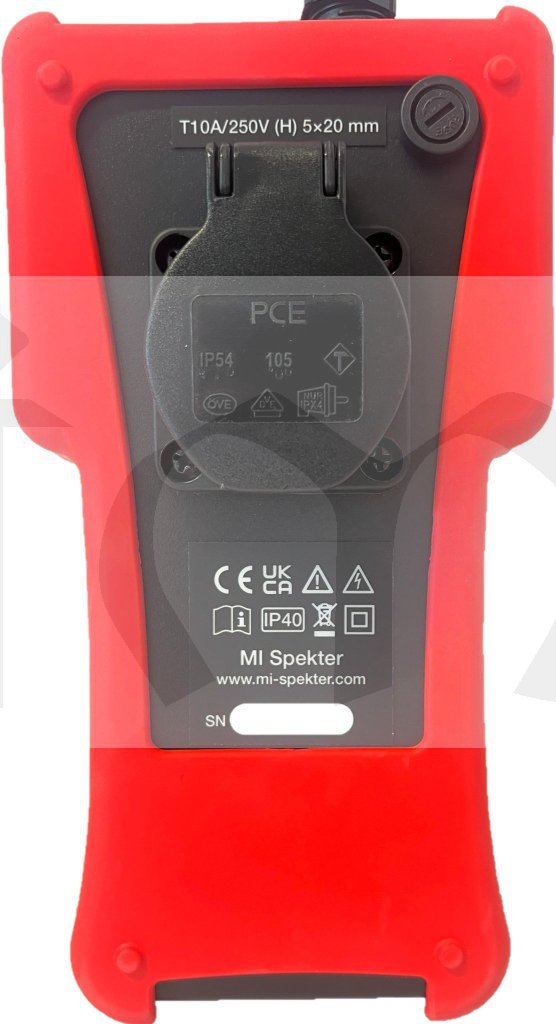

Zásuvka zátěže pro max 250 V / 10A

Napájení, provozní podmínky, konstrukce, záruka
Spotřeba max 1W
Robustní konstrukce, ergonomický design
Stupeň krytí IP40
Provozní teplota -20 až 40 °C
Skladovací teplota -20 až 50 °C
Rozměry: 11 cm × 4,5 cm × 20,5 cm
Hmotnost: 1 kg
Bezpečnostní kategorie CAT II / 300 V
Záruka na hlavní přístroj: 24 měsíců
