Osciloskop MSO3254E

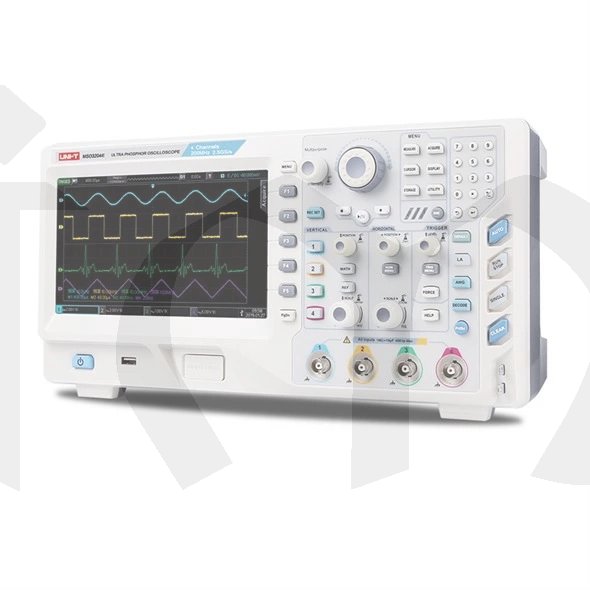

Osciloskop MSO-3254E je moderní multifunkční laboratorní přístroj sdružující v jedné skříni osciloskop pro čtyři analogové kanály v pásmu do 250MHz s analyzátorem 16ti logických kanálů spolu s dvoukanálovým generátorem libovolného vlnění do 50 MHz a čítačem kmitočtů do 50 MHz.

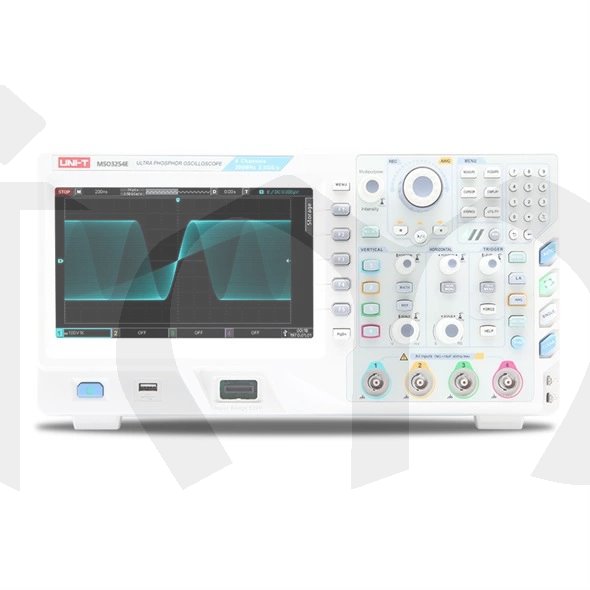

Přístroj má TFT LCD obrazovku s úhlopříčkou 8 palců a rozlišením 800 x 480 pixelů x RGB true-color 24bit s technologií Ultra Phosphor, což umožňuje lépe sledovat historii dráhy aktivního signálu.
Osciloskop má rychlost vzorkování 2,5 GSa/s s možností zachycení až 200 000 wfms/s a s hloubkou paměti 70 Mpts na kanál. Umožňuje automatické měření až 34 parametrů signálu a práci s matematickými operacemi mezi signály.
Vestavěný dvoukanálový generátor signálu 50MHz vln s průběhem sinus, čtverec, rampa (pila), puls, šum, DC a libovolná vlna. Umožňuje modulování signálů AM a FM modulací z interního zdroje a matematické operace se signály.
Osciloskopy MSO3254E mají špičkové vlastnosti a vynikající analytické schopnosti a jsou navrženy pro využití v nejrozsáhlejších podmínkách testovacích a měřicích aplikací v elektronice, komunikacích, výrobě, národní obraně, elektroenergetice, chemickém a jiném průmyslu. Tento přístroj přísně vyhovuje bezpečnostním normám IEC61010-1, kategorii CAT I 300Vrms, CAT II 100Vrms.

Parametry produktu :
Osciloskop:
- šířka pásma: 250MHz
- počet analogových kanálů: 4

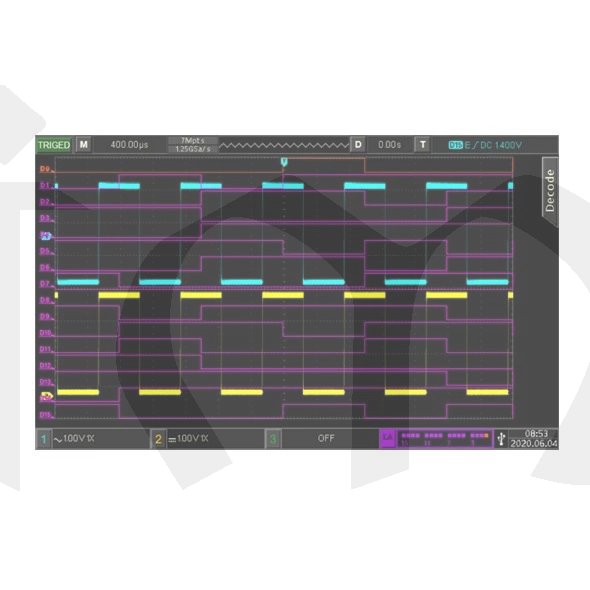

- počet digitálních kanálů: 16
- vstupní vazba: (1MΩ±2%)//(18pF±3pF)
- verikální osa: 1mV/div až 20V/div, každý kanál má samostatné vertikální menu
- max. vstupní napětí: CAT I 300Vrms, CAT II 100Vrms, přechodové max. 1000Vpk
- vertikální rozlišení: 8 bit
- přesnost DC zesílení a ofsetu: ±3%
- vzorkovací frekvence v reálném čase: 2,5GSa/s (jeden analog.kanál); 1,25GSa/s (2 analog. kanály); 1,25GSa/s (4 analog. kanály); 1,25GSa/s (digital.kanál)
- časová základna: nezávislé časové základny pro každý kanál
- rozsah časové základny: 2ns/div až 40s/div (1-2-4kanály)
- strmost náběžné hrany: : ≤ 1,4ns
- délka uloženého záznamu: 70 Mpts (vzorkovacích bodů) na kanál

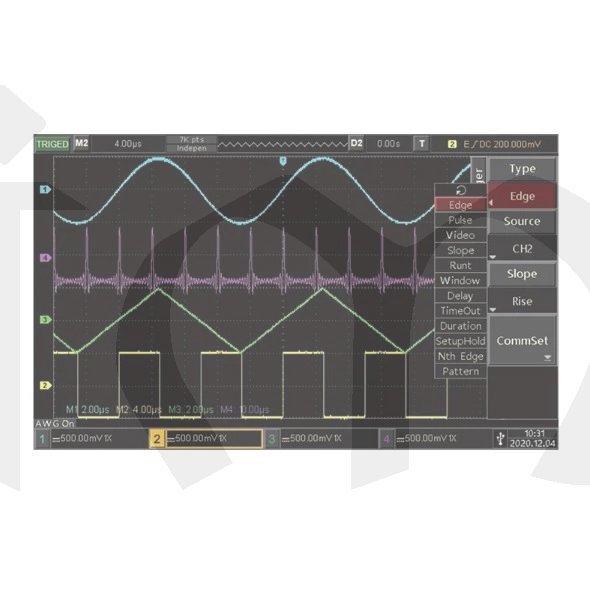

- spouštění: Edge, Pulse, Video (PAL, SECAM, NTSC), Slope, Alternating trigger
- matematické operace se vstupními signály: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
- digitální filtry: dolní propust, horní propust, pásmová propust, pásmová zádrž
- logické operace: AND, OR, NOT, XOR
- další operace: Log, Exp, Sin, Cos, Tan, Sqrt, Inth, Diff
- automatické měření parametrů signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- dekódování sběrnic: RS232, IIC, SPI, USB, CAN
- počet ukládaných souborů do paměti osciloskopu/na USB flesh: 256/256
- softwarová tlačítka v obrazovce
- softwarová klávesnice na obrazovce pro pojmenování ukládaných souborů
- uložení aktuální obrazovky ve formátu .BMP - Print Screen
- uložení křivek ve formátu .csv na USB flesh pro přenos do Excelu v PC

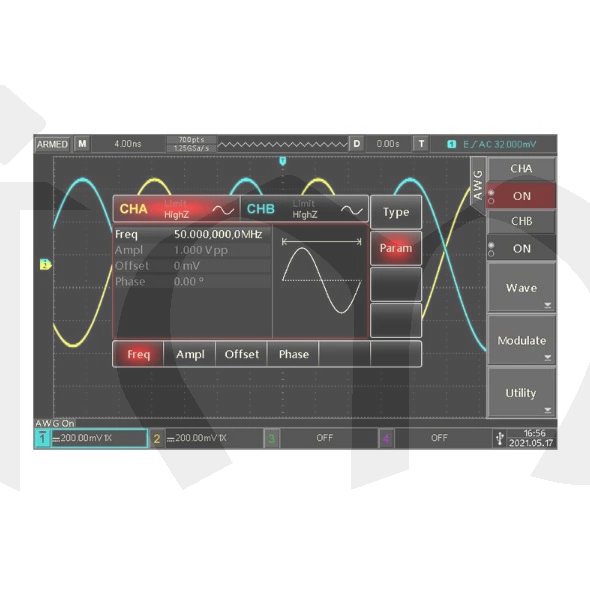

Generátor:
- 2 kanály
- výstupní impedance: 50 Ω nebo High Z
- vzorkování: 250MSa/s
- typy a kmitočty generovaných signálů:
sinusový: od 1μHz
obdélníkový: od 1μHz do 15MHz
rampa (pila): od 1μHz do 400kHz
puls: od 1μHz do 15MHz
libovolný: od 1μHz do 5MHz
Gaussův šum: do 50MHz (-3dB)
- DC offset signálu (peak AC+DC): ± 1,5V ( 50 Ω ), ± 3V (high resistence)
- přesnost ofsetu: ±2%
- rozlišení: 1μHz
- jitter: 2ns
- modulace: AM, FM, signálem z interního zdroje 2mHz až 50kHz
- 10 typů křivek v interní paměti
- celk. harmon. zkreslení DC až 20kHz, 1Vpp: <1% (typická hodnota)
- přesnost: do 90dnů ± 50ppm; do 1 roku 100ppm (při teplotě 18°C až 28°C)

Technické parametry :
- displej: úhlopříčka 8 palců, 800 x 480 pixelů x RGB true-color 24bit s technologií Ultra Phosphor s nastavitelným dosvitem od minima až po nekonečno, vektorové nebo bodové zobrazení

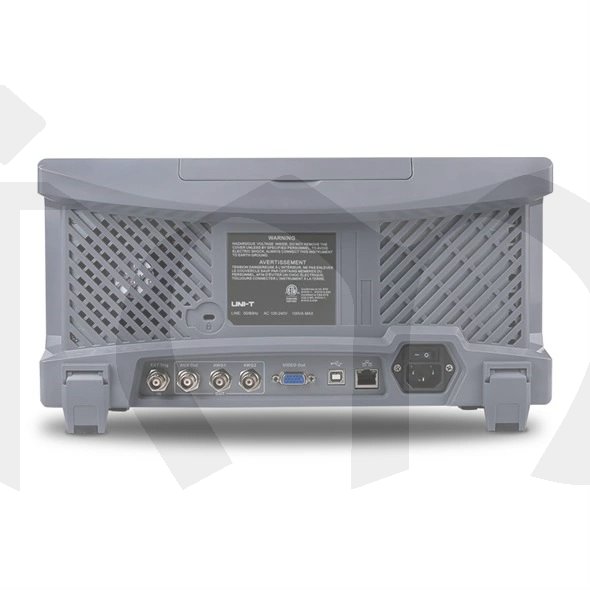

- standartní rozhraní: USB-Host, USB-Device, LAN, VGA, EXT Trig, AUX Out, LA, Signal source output interface (WaveGen), Pass/Fail, volitelně multimetrový modul (UT-M12)
- dvoujazyčné menu: anglicky, čínsky
- kalibrační interval: 1 rok
- napájení: AC 100V-240Vrms, 45 až 440Hz
- jištění: pojistka 2,5A, T, 250V
- pracovní teplota okolí: 0°C až +40°C
- skladovací teplota: -20°C až +60°C
- pracovní vlhkost okolí: <35°C: ≤90%RH, 35°C až 40°C: ≤60%RH
- pracovní nadmořská výška: max. 3000m n.m.
- nepracovní (skladovací) nadmořská výška: 15000m n.m.
- rozměry (š x v x h): 370 x 195 x 125 mm
- hmotnost: Netto 2,5kg, Brutto 3kg

Obsah individuálního balení :
- osciloskop MSO 3254E: 1 ks
- oddělitelný třížilový napájecí kabel: 1 ks
- kabel USB UT-D14: 1 ks
- set pasivních sond (300MHz UT-P06): 2 sety
- set sondy UT-M15 pro logickou analýzu: 1 set
- návod k použití: 1 ks
www.uni-t.cz
Na www stránkách výrobce si můžete případně stáhnout aktualizaci softwaru pro osciloskopy řady MSO3000E:
https://instruments.uni-trend.com/EU-EN/digitaloscilloscopes/mso3000e.html

Parametry výrobku:

Výrobce Uni-Trend
Ke stažení: MSO3000E_serie_datasheet_en.pdf
