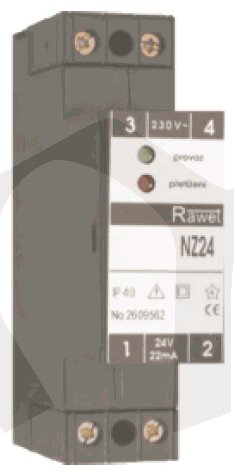

zdroj NZ124, +24V/22mA

Síťové zdroje napětí

Zdroje s transformátorem  jsou určeny pro napájení převodníků, galvanických oddělovacích jednotek, stonkových teploměrů s převodníkem a jiných zařízení v průmyslu. Montuje se do rozvaděčů na standardní lištu pro elektrické instalace DIN 35.

Typové zkoušky:
Základní typová zkouška:      dle ČSN EN 60770-1
EMC:                                       dle ČSN EN 61326-1
Bezpečnost:                           posouzena dle ČSN EN 61010-1

Připojení:
Do svorek lze připojit vodiče do průřezu 2,5mm2.
Doporučujeme použít kabel s průřezem žíly od 0,5mm2

Elektrické parametry přístroje:

 Typ

NZ 124

NZ 224

 napájecí napětí

230V AC ± 10% ( 45 – 65 Hz )

230V AC ± 10% ( 45 – 65 Hz )

 výstupní napětí

24V DC, ±5%

24V DC, ±5%

 výstupní výkon

0,5VA (22mA)

5VA (200mA)

 příkon

1VA

8VA

 jištění

trafo s teplotní pojistkou

elektronická pojistka

trafo s vratnou teplotní pojistkou

 signalizace funkce

zelená LED dioda

zelená LED dioda

 signalizace přetížení

červená LED dioda

není

 rozsah pracovních teplot

- 25 až + 60?°C

 stupeň krytí

skříň IP40, svorkovnice IP10

 prostředí

stupeň znečistění 2, kategorie přepětí v instalaci III

 význam svorek:  230V AC

                            24V DC

3, 4

1-     2+

1, 2

3, 4, 5 -     6, 7, 8 +





Parametry výrobku:

Ke stažení: NZ124_NZ224_Eximus.pdf
Cena: 1540 Kč (bez DPH)
Cena: 1864 Kč včetně DPH 21 %
