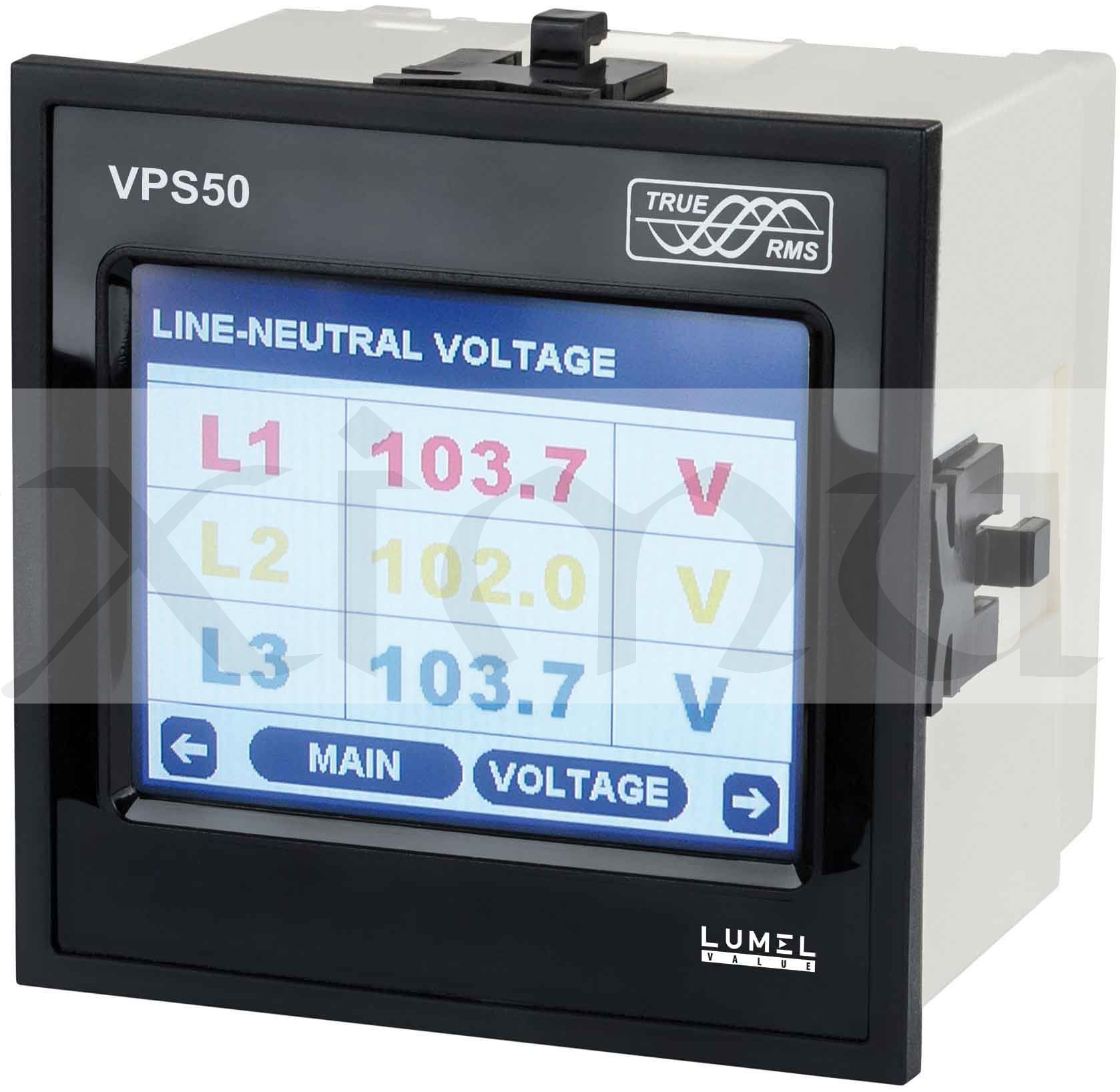

Multifunkční měřič parametrů v třífázové síti
pro zapojení v třívodičové i čtyřvodičové síti,
vstupy 3x 239,6/415 V ; proud z měřícího trafa x- 1/5 A,
dotykový barevný LCD displej 3.5" 320x240,
digitální výstup RS485 modbus,
měří 46 parametrů sítě,
Měřené veličiny:
proudy I, I1, I2, I3, IN, [A]
napětí U, U1, U2, U3, U12, U23, U31, [V]
kmitočet f, [Hz]
činný, jalový a zdánlivý výkon P, P1, P2, P3, [kW]; Q, Q1, Q2, Q3, [var]; S, S1, S2, S3, [VA]
činná a jalová práce-energie dodávka/oběr [kWh] [kvar] EP(+), EP(-), EQ(+), EQ(-), ES,
účiník PF, PF1, PF2, PF3, [cos fi]
fázový úhel φ1, φ2, φ3,
otáčky generátoru RPM, pracovní čas, celkový čas, počet přerušení,
průměrná hodnota za časovou periodu PDemand(+), PDemand(-), IDemand, SDemand, (8, 15, 20, 30minut)
činitele harmonického fázového zkreslení THD U, THD U1, THD U2, THD U3, THD I, THD I1, THD I2, THD I3
