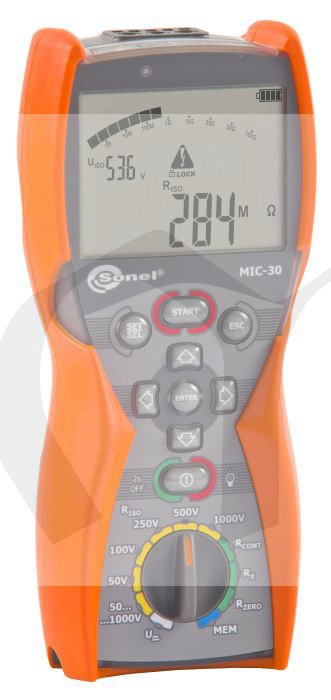

- Digitální měřič izolačního odporu.
- Určen pro přímé měření izolačního odporu v síťových kabelech, transformátorech, elektromotorech aj.
- Měření při napětí od 50...1000V s krokem 10V, rozsah měření 50kohm...100 Gohm.
- Umožňuje automatické měření odporu pro všechny kombinace nebo pár vodičů v elektrické zásuvce.
Základní funkce:
- Měření při napětí: 50 ... 1000 V.
- Rozsah měření: 50 kΩ ... 100 GΩ.
- Nastavení 3 časů měření: 1 ... 600 s.
- Měření odporu pomocí metody tří vývodů.
- Měření 2 koeficientů absorpce.
- Měření svodového proudu pomocí měření izolačního odporu.
- Automatické vybití měřeného objektu po skončení měření.
- Napájení: baterie nebo dobíjecí baterie.
- Nízkonapěťové měření odporu.
- Měření kontinuity s proudem ≥ 200 mA (res. 0,01 Ω).
- Měření napětí: 0 ... 600 V.
- Automatické měření v zásuvce.
- Měření kapacitance.
- Paměť: 990 záznamů.
- Přenos dat: přes OR-1.
- Rozměry: 220 x 100 x 60 mm.
- Hmotnost: 0,6 kg.
Měření izolačního odporu MIC30:
- Lze vybrat napětí 100, 250, 500, 1000V nebo jakékoliv napětí v rozmezí 50...1000V s krokem 10V.
- Automatické měření v zásuvce s použitím adaptéru UNI-Schuko, s možností konfigurace dvojic měřených vodičů.
- Průběžná indikace naměřeného izolačního odporu nebo svodového proudu.
- Automatické vybití kapacity měřeného objektu po ukončení měření.
- Akustická signalizace 5-ti sekundových intervalů pro usnadnění pořizování časové charakteristiky.
- Uplynulý T1, T2, T3 čas z rozsahu 1 ... 600 s pro měření koeficientů absorpce.
- Údaje o aktuálním měřeném napětí během měření.
- Ochrana před měřením živých objektů.
- Měření svodového proudu.
- Měření kapacitance během měření izolačního odporu.
Měření ochranného zapojení a odporu vyrovnávacího potenciálu:
- Proud ≥ 200 mA v souladu s EN 61557-4, obousměrný tok proudu.
Další funkce měřiče:
- Nízkonapěťové měření obvodu a odporu.
- Měření stejnosměrného a střídavého napětí v rozsahu 0 ... 600 V.
- Paměť 990 výsledků měření (11880 záznamů) a schopnost přenosu dat do PC přes bezdrátové OR-1 připojení.
Elektrická bezpečnost MIC 30:
- Typ izolace: dvojitá, v souladu s EN 61010-1 a IEC 61557.
- Bezpečností kategorie: CAT IV / 600 V (CAT III / 1000 V) v souladu s EN 61010-1.
- Stupeň krytí v souladu s EN 60529: IP 67.
Další technická specifikace:
- Napájení měřiče: 4 alkalické baterie nebo NiMH dobíjecí baterie velikosti AA.
- Displej: segmentový LCD.
Rozsah měření v souladu s IEC 61557-2 pro:
- Un = 50 V: 50 kΩ ... 250 MΩ.
- Un = 100 V: 100 kΩ ... 500 MΩ.
- Un = 250 V: 250 kΩ ... 2 GΩ.
- Un = 500 V: 500 kΩ ... 20 GΩ.
- Un = 1000 V: 1 MΩ ... 100 GΩ.
| Rozsah displeje | Rozlišení | Přesnost |
|---|---|---|
| 0,000 ... 999,9 kΩ | 0,1 kΩ |
± (3% n. h. + 8 číslic) [± (5% n. h. + 8 číslic)]* |
| 1,000 ... 9,999 MΩ | 0,001 MΩ | |
| 10,00 ... 99,99 MΩ | 0,01 MΩ | |
| 100,0 ... 250,0 MΩ (pro Un = 50 V) | 0,1 MΩ | |
| 100,0 ... 500,0 MΩ (pro Un = 100 V) | 0,1 MΩ | |
| 100,0 ... 999,9 MΩ (pro Un ≥ 250 V) | 0,1 MΩ | |
| 1,000 ... 2,000 GΩ (pro Un = 250 V) | 0,001 GΩ | |
| 1,000 ... 9,999 GΩ (pro Un ≥ 500 V) | 0,001 GΩ |
± (4% n. h. + 6 číslic) [± (6% n. h. + 6 číslic)]* |
| 10,00 ... 20,00 GΩ (pro Un ≥ 500 V)** | 0,01 GΩ | |
| 10,00 ... 99,99 GΩ (pro Un = 1000 V) | 0,01 GΩ | |
| 100,0 GΩ (pro Un = 1000 V) | 0,1 GΩ | |
|
*) pro adaptér WS-04 **) pro adaptér WS-04, rozsah až 50 GΩ Měření s adaptérem WS-04 s napětím až 500V. |
||
| Rozsah displeje | Rozlišení | Přesnost |
|---|---|---|
| 1 ... 999 nF | 1 nF | ± (5% n. h. + 10 číslic) |
| 1 ... 9,99 µF | 0,01 µF | |
|
Výsledek měření se zobrazí až po měření RISO. Pro měření napětí nižší než 100 V a měření odporu nižší než 110 mΩ není přesnost měření kapacitance specifikována. |
||
| Rozsah | Rozlišení | Přesnost |
|---|---|---|
| 0,00 ... 19,99 Ω | 0,01 Ω | ± (2% n. h. + 3 číslice) |
| 20,0 ... 199,9 Ω | 0,1 Ω | |
| 200,0 ... 1999 Ω | 1,0 Ω | ± (4% n. h. + 3 číslice) |
Přístroj splňuje požadavky stanovené standardy:
- EN 61010-1 (Bezpečnostní požadavky na elektrická měřicí, řidicí a laboratorní zařízení).
- EN 61010-031 (Bezpečnostní požadavky na elektrické měřicí a zkušební sestavy sond držených nebo ovládaných rukou).
- EN 61326 (Požadavky na elektromagnetickou kompatibilitu).
- EN 61557 (Elektrická bezpečnost v nízkonapěťových rozvodných sítích se střídavým napětím do 1 000 V a se stejnosměrným napětím do 1 500 V - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany).
- HD 60364-6 (harmonizační dokument pro provedení měření - kontrolu).
- HD 60364-4-41 (dokument pro provedení měření - ochrana před úrazem elektrickým proudem).
- EN 04700 (dokument pro provedení měření - venkovní inspekční testy).

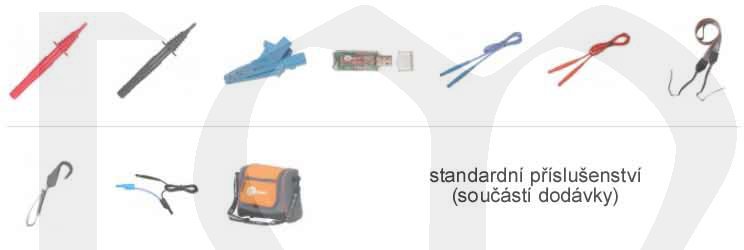

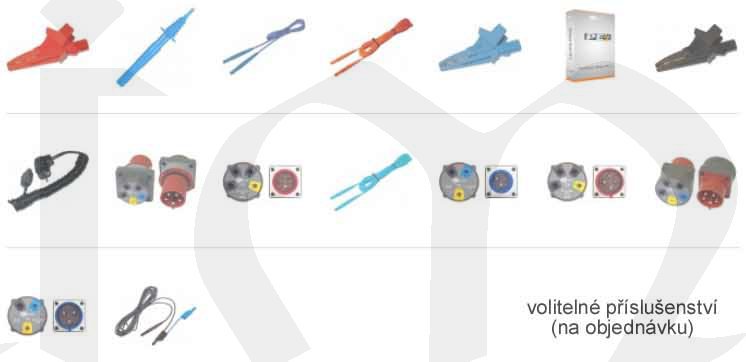

| Příslušenství | Kód |
|---|---|
| Testovací kabel s banánkem, 1,2 m, červený | WAPRZ1X2REBB |
| Testovací kabel s banánkem, 1,2 m, modrý | WAPRZ1X2BUBB |
| Testovací kabel, 1,2 m, černý, stíněný | WAPRZ1X2BLBBE |
| Krokodýlová svorka K02 modrá | WAKROBU20K02 |
| Přijímač – rozhraní pro radiový přenos OR1 (USB) | WAADAUSBOR1 |
| Pin sonda s banánkovým konektorem, černá | WASONBLOGB1 |
| Pin sonda s banánkovým konektorem, červená | WASONREOGB1 |
| Kufřík M6 | WAFUTM6 |
| Závěsné popruhy | WAPOZSZE4 |
| Závěsné popruhy | WAPOZUCH1 |

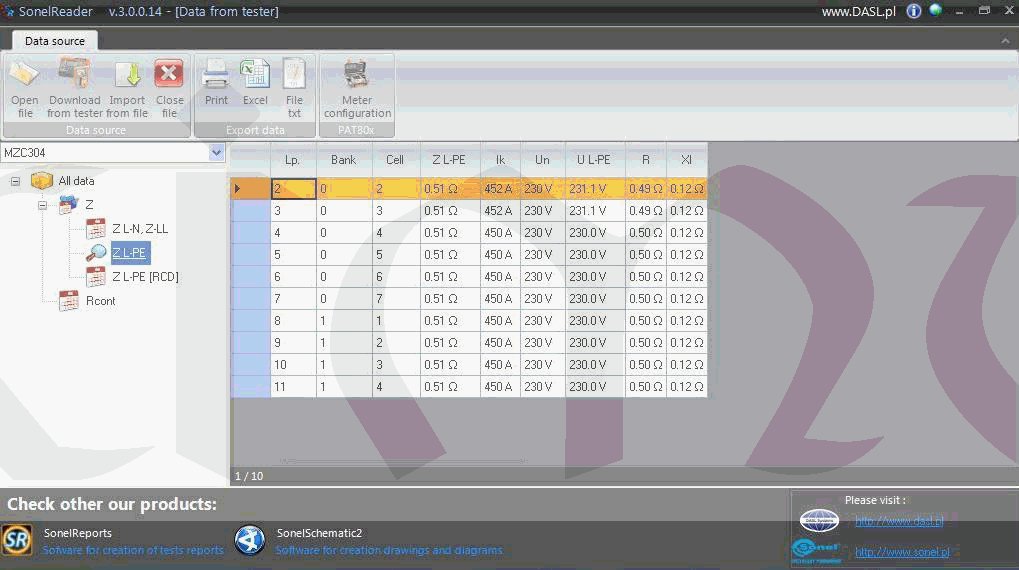

| Sonel Reader program, kalibrační certifikát, baterie. |
