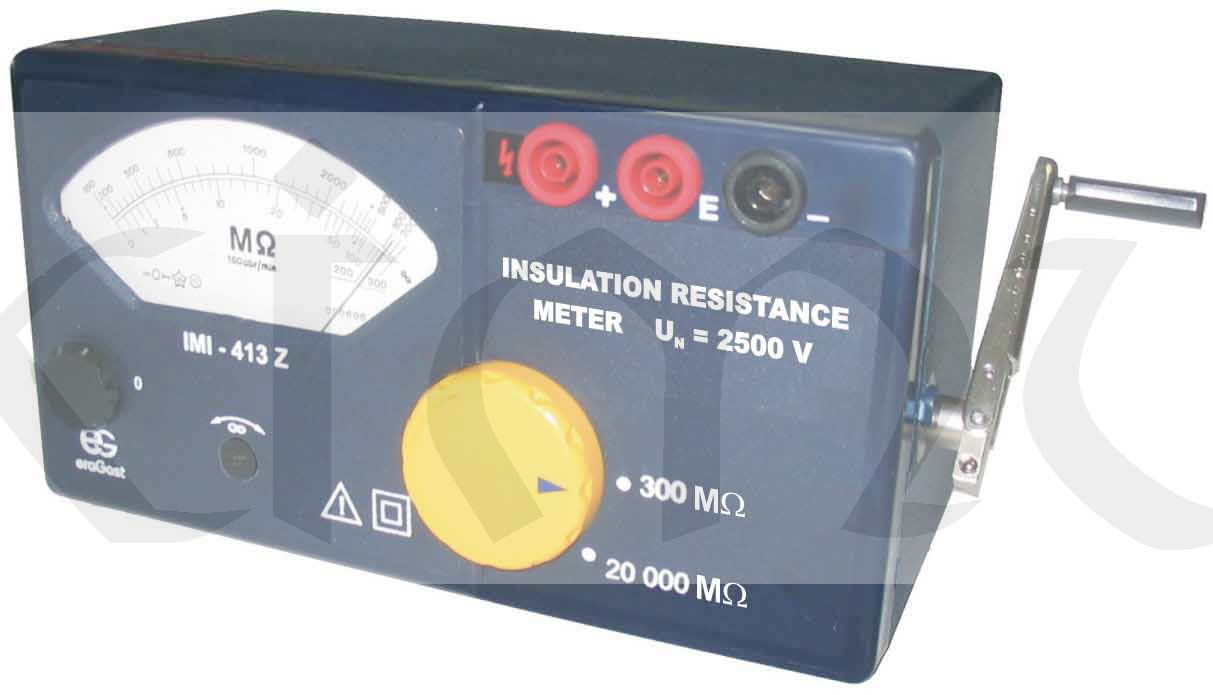

Přístroj pro měření izolačního odporu IMI-413Z.
Použití:
Megmet typu IMI 413Z s ručním mechanickým induktorem měřícího napětí je konstruován pro přímé měření izolačního odporu elektrických zařízení a kabelů s měřícím napětím 2500V.
Měřící přístroj je k měřenému zařízení připojen vodiči.
! Před započetím měření je nutné, aby zkoušené zařízení bylo odpojeno od napájecího napětí. !
Informace o bezpečnosti:
Přístroj IMI 413 Z splňuje všechny podmínky požadované normami PN-92/E-06501 a PN-85/E-08120. Při jeho správném používání dle návodu je zaručena bezpečnost obsluhy a bezpečnost vlastního přístroje.
! Při měření izolačního odporu je třeba pamatovat na to, že měřící napětí může na svorkách přístroje dosáhnout 2500 V !
Technická specifikace:
|
měřící napětí |
2500V |
|
měřící rozsah |
1. rozsah 0 - 300 Mohm |
|
|
2. rozsah 180 - 20 Gohm |
|
pracovní chyba |
10 % z MH |
|
Přesnost |
1,5 % z délky stupnice |
|
zkušební napětí |
3,5 kV |
|
jmenovité otáčky alternátoru |
160 ot/min |
|
délka stupnice |
74 mm |
|
Rozměry |
234 x 90x 131 mm |
|
hmotnost bez pouzdra |
cca 2 kg |
|
hmotnost s pouzdrem |
cca 2,8 kg |
Pracovní podmínky:
jmenovitá teplota okolního vzduchu 13....23....33 °C
jmenovitá vlhkost okolního vzduchu 25...40...75...85 % RM
použitelné otáčky alternátoru 128...160...192 ot/min
pracovní poloha měřidla horizontální ± 10°
Měřící přístroj nesmí být vystaven nárazům a vibracím.
Přístroj nepoužívat, je-li orosen. Okolní prostředí nesmí obsahovat agresivní látky.
Příslušenství:
- koženkové pouzdro s řemenem 1 ks
- měřící šňůry 3 ks
- izolované krokosvorky 3 ks
- návod k obsluze
- záruční list
Provedení:
Měřič izolace IMI 413Z používá jednoduchý sériový systém.
Tester obsahuje následující části:
- ručně řízený AC generátor s mechanickým stabilizátorem rychlosti otáčení.
- měřící systém uložený na desce spojů
- permanentní magnet s otočnou cívkou (systém magnetoelektrický)
- otočný přepínač pro změnu měřícího rozsahu
- potenciometr s knoflíkem pro nastavení „0“ v závislosti na napětí alternátoru vlivem otáčení rotoru.
- skříňka měřidla je vyrobena z umělé hmoty - pozor na náraz - používejte koženkové pouzdro.
6.1. Příprava měřidla k měření:
- měřící přístroj je necitlivý pokud není připojen na měřený objekt.
- nastavte ručku měřidla na dílek „oo„ stupnice pomocí stavítka označeného „oo„
- rozsahový přepínač nastavte do polohy „300Mohm“, zkratujte svorky („+“; „-“). Otáčejte kličkou mechanického induktoru předepsanou rychlostí a knoflíkem označeným „0“ nastavte nulovou polohu ručky na stupnici přístroje.
6.2. Měření izolačního odporu elektrických zařízení
Měřící přístroj nastavte dle bodu „Příprava měřidla k měření“. Nastavte přepínač rozsahů do polohy 300 Mohm. Připojte vodiči měřené zařízení k měřícímu přístroji. Otáčejte kličkou mechanického induktoru předepsanou rychlostí a odečtěte na stupnici izolační odpor přímo v Mohm, přepněte přepínač do polohy 20000Mohm. Přesnost měření je prakticky nezávislá na rychlosti otáčení mechanického induktoru v rozsahu otáček 128 až 192 ot/min. Otáčejte kličkou alternátoru do té doby, pokud se ručka na stupnici nezastaví.
6.3. Měření izolačního odporu kabelů.
Měření izolace mezi dvěma vodiči, připojte je ke dvěma vestavěným svorkám. Měření izolace mezi vodičem a pláštěm kabelu, je možný vznik povrchového proudu. Tento jev způsobuje přídavnou chybu. K potlačení této chyby zapojte měřidlo s kabelem, který měříte, dle obrázku 2.
Nastavte knoflík přepínače do polohy 300Mohm nebo 20000Mohm. Použitím měřících přívodů spojte svorku označenou „+“ s žílou kabelu, který bude měřen (1). Použitím pomocného vodiče, který spojíte na svorku měřidla označenou „E“ a na povrch izolace (2), spojený na měděné stínění okolo izolace. Izolace bude odizolována od pláště v délce 5 cm. Připojte měřící šňůru na neoznačenou svorku měřidla a na plášť kabelu. Otáčejte kličkou mechanického induktoru předepsanou rychlostí, až se ručka měřidla ustálí na hodnotě izolačního odporu. Tuto hodnotu odporu odečtěte na stupnici. Náhradní schéma tohoto obvodu ukazuje obr. 3.
Rab - izolační odpor kabelu.
Rac a Rbc - povrchový odpor kabelu způsobující přídavnou chybu.
Přídavná chyba nemůže být větší jako ±10% z měřené hodnoty v příslušném měřícím rozsahu, nebo ±1,5% z délky stupnice pro povrchový odpor menší jako 250 Mohm.
Odpor Rac a Rbc může být měřen odděleně podle návodu v bodu 6.2. Potom bude jedna svorka měřidla připojena na odizolovanou část stínění kabelu a odizolovanou část pláště kabelu. V případě měření izolace kabelu musíte brát v úvahu i kapacitu mezi stíněním a pláštěm kabelu. Část výkonu generátoru bude absor-bována do této kapacity. Nabíjení 1mF kapacity trvá cca 30s. Na kapacitě kabelu bude napětí 2500V.
Toto napětí musí být po měření vybito, aby nedošlo k úrazu elektrickým proudem!
Instrukce na skříňce měřidla
- Před započetím měření odpojte měřené zařízení od zdroje napětí.
- Stavítkem označeným „oo„ nastavte ručku na dílek stupnice označený „oo„.
- Nastavte přepínač rozsahů do polohy „300Mohm“.
- Otáčejte kličkou alternátoru rychlostí 160 ot/min a nastavte knoflíkem potenciometru „0“ nulovou hodnotu na stupnici měřidla.
- Nastavte přepínač rozsahů do polohy „300Mohm“ nebo „20000Mohm“.
- Připojte měřícími šňůrami měřené zařízení a otáčejte kličkou mechanického induktoru předepsanou rychlostí tak dlouho, než se ručka přístroje ustálí. Odečtěte izolační odpor. V případě, že izolační odpor je větší než je rozsah stupnice, přepněte rozsahový přepínač do polohy „2000Mohm“ a měření opakujte.
- Metoda zapojení, když je užívána ochranná svorka „E“.
