LKZ-1500 - Lokátor podzemních vedení

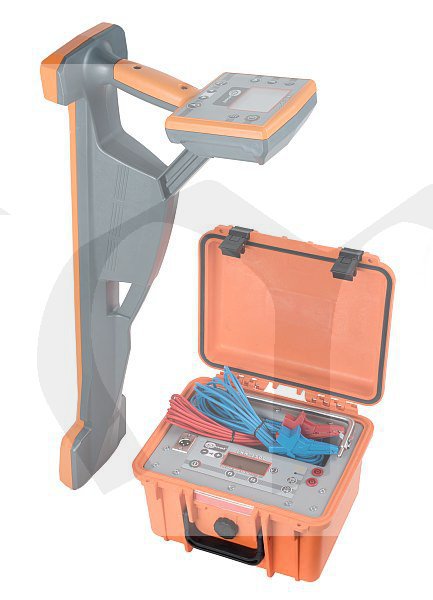

LKZ-1500 je sada pro lokalizaci podzemních vedení, která sestává z vysílače a přijímače. Umožňuje najít, identifikovat a sledovat trasu kovových objektů v zemi, jako například napájecí a řídicí kabely, datové a telekomunikační kabely, podzemní komponenty systému ochrany před bleskem, instalace katodické ochrany, zařízení na úpravu vody a kanalizace, plynovodní, palivové a ropu trasy, topné systémy a předizolované potrubí.
Funkce:
Funkce přijímače (lokátoru):
- lokalizace polohy umístění kabelu
- označení směru trasy kabelu vzhledem k ose přijímače (funkce kompasu),
- určení současné hloubky kabelu v aktivním režimu (s vysílačem) iv pasivním režimu (bez vysílače),
- záznam pozice umístění objektu do paměti a přes PC do mapy (s ext. Modulem GPS),
- Paměť až 10 000 souřadnic),
- možnost vyhledání poškozených míst kabelů (zkrat, izolace, uzemnění).
- Přijímač pracuje v širokém frekvenčním rozsahu:
pasivní režim (50 Hz - 60 Hz, 100 Hz, 300 Hz, 550 Hz, 1450 Hz),
rezonanční signály ve dvou frekvenčních rozsazích 48 Hz - 14 kHz a 10 kHz-36 kHz,
aktivní režim (273 Hz, 526 Hz, 1024 Hz, 8928 Hz, 33 kHz),
- detekce poškození izolace kabelu (A-rám nebo DKI),
- napájení akumulátorem NiMH 6V, 2Ah nebo bateriemi LR6 AA 5ks,
- grafické zobrazení polohy, hloubky objektu a směr vedení
- hloubka lokalizace do 6 m
- rozměry: 700x300x140 [mm],
- hmotnost: cca 1,8 kg,
- rozsah provozních teplot od -20°C do +55°C,
- krytí: IP 54
- volitelný A-rám, umožňuje rychlé lokalizace kabelových poruch a vyhledávání zkratů mezi vodiči silových kabelů.
Vysílač:
- výkon vysílače: max. 10W (k dispozici: 1W, 2W, 5W, 10W),
- připojení přímé nebo nepřímé vnitřní vysílací anténou nebo přes indukční kleště (N1)
- nepřetržitý nebo intervalový režim provozu, který zvyšuje výdrž akumulátoru (12V / 7Ah),
- robustní obal, segmentový displej,
- rozsah provozních teplot od -30°C do +55°C,
- rozměry: 275x250x180 [mm]
-hmotnost: cca 4,9 kg
-krytí: IP 54 (IP53 s otevřeným krytem)
Rozsah dodávky:
LKN-1500 - vysílač WMXXLKN1500
LKO-1500 - přijímač WMXXLKO1500
Modrý 5m kabel s banánovými konektory WAPRZ005BUBB
Červený kabel 5m s banánovými konektory WAPRZ005REBB
Krokosvorka - modrá K02 WAKROBU20K02
Krokosvorka - červená K02 WAKRORE20K02
Uzemňovací sonda 23 cm WASONG23
Nabíječka baterií Z16 (vysílač) WAZASZ16
Nabíječka baterií Z17 (přijímač) WAZASZ17
Pouzdro pro přijímač L13 WAFUTL13
Sluneční clona pro přijímač WAPOZOSL4
Dobíjecí baterie NiMH 6V, 2Ah WAAKU23
Pouzdro pro 5ks AA baterie WAPOJ3
SW LKZ Terminal
Volitelné příslušenství:
- A-rám (adaptér) WAADALKZRA2
- Sonda DKI WASONDKI
- GPS modul RCV-300 WAADARCV300
- N-1 kleště WACEGN1BB
- Sonda pro kontrolu izolace DKI-P1 WASONDKIP1
- Software LKZ Terminal:
Program určený pro zpracování dat uložených v přijímači LKO-1500.
LKZ Terminal se používá k usnadnění zpracování údajů. Tento program je navržen tak, aby umožnil převést záznamy z přijímače do PC, upravil trasy, vykreslil grafy pro analýzu stavu izolace kábolv apod. Program je zdarma k dispozici ke stažení na internetových stránkách společnosti sonel.pl
LKZ Terminal umožňuje mapovat trasu z vaší polohy a přečíst data uložená v přijímači, například:
souřadnice místa měření podle informací z GPS modulu,
čtení hloubky kabelu a úroveň proudu v něm,
směr vysílaného proudu,
pracovní frekvence
místní čas a datum v čase měření podle informací GPS;
Systémové požadavky:
Windows XP nebo novější;
připojení na internet on-line;
Spolupracuje s GPS modulem RCV-300
