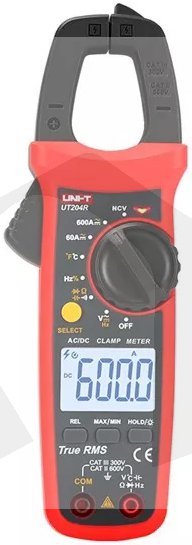

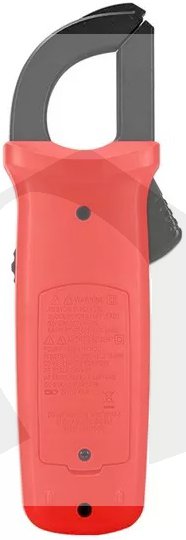

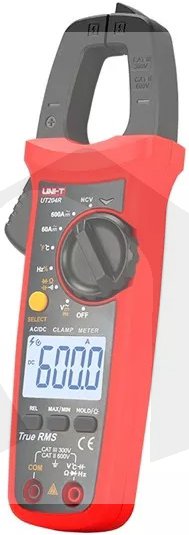

Multimetr UT204R klešťový

Multimetr UT-204R klešťový
Digitální klešťový měřič UT 204R slouží pro měření střídavých a stejnosměrných napětí do 600V, AC a DC proudů do 600A a frekvece 10Hz až 60kHz u napětí nn do 600V a 10Hz až 10MHz u napětí mn. Na všech rozsazích má ochranu před větším napětím než 600V a zvukový a optický alarm. Čtyřmístný více segmentový displej o rozměru 37 x 25 mm se zadním podsvícením a rychlou obnovovací frekvencí (3krát/s) . Rozevření čelistí umožňuje měření na kabelech o průměru až 28mm. Bezkontaktní snímání elektrického pole (NCV) umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz. Přiložená sonda - kryt hrotů na testovacích kabelech umožňuje měření na rozvodech nn v kategorii CAT III bez nebezpečí vzniku oblouku. Bez krytů na hrotech lze měřit testovacími kabely jen na rozvodech nn kategorie CAT II. S přiloženým termočlánkem typu K (teplotní senzor niklchrom - niklkřemík) umožňuje měření teploty od -40...+1000°C.
Napájecí baterie 2ks 1,5V R03. Příkon měřiče je cca 1,8 mA. Obvod má funkci automatické úspory energie.
Spotřeba v režimu spánku je <11μA, což účinně prodlužuje životnost baterie na cca 400 hodin.

Parametry produktu:
- měření napětí, proudu a frekvence napětí do 600 V
- měření frekvencí 10Hz až 10MHz
- měření kapacit 60nF až 60mF
- měření teploty -40 až +1000°C
- poměrové (relativní) měření napětí a kapacit
- více segmentový displej a zvukový / vizuální alarm
- ochrana před napětím větším než 600V napříč rozsahy
- bezkontaktní detekce vodičů pod napětím
- automatické přepínání rozsahů
- přesnost měření proudů a napětí je garantována v rozmezí 1% až 100% rozsahů

Technické parametry:
1. Měření AC proudu ( rozsahy / rozlišení / přesnost ):
      60,00A /  0,010A  / 50..100Hz ±(2,0%+5)
      600,0A /  0,100A  / 50..100Hz ±(2,0%+5)
- přesnost monitorování kmitočtu při měření AC proudu v rozmezí 50 až 100Hz je ±(1,0%+5) při rozlišení 0,1Hz
- ochrana proti přetížení při 620A

2. Měření DC proudu ( rozsahy / rozlišení / přesnost ):
      60,00A / 0,010A / ±(2,0%+5)
      600,0A / 0,100A / ±(2,0%+5)
- ochrana proti přetížení při 620A

3. Měření AC napětí ( rozsah / rozlišení / přesnost ):
      6,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5)
      60,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5)
      600,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5)
- přesnost monitorování kmitočtu při měření AC napětí v rozmezí 10Hz až 60kHz ±(0,5%+2) při rozlišení 0,01Hz až 0,01kHz
- ochrana proti přetížení při 600Vrms
- vstupní impedance cca 10MGΩ

4. Měření DC napětí ( rozsah / rozlišení / přesnost ):
600,0mV / 0,100mV / ±(0,7 %+3)
6,000V / 0,001V / ±(0,5 %+2)
60,00V / 0,010V / ±(0,5 %+2)
600,0V / 0,100V / ±(0,5 %+2)
- vstupní impedance cca 10MΩ
- ochrana proti přetížení při 600Vrms

5. Měření odporu ( rozsahy /rozlišení / přesnost ):
600,0Ω / 0,1Ω / ±(1,0%+2)
6,000kΩ / 0,001kΩ / ±(0,8%+2)
60,00kΩ / 0,01kΩ / ±(0,8%+2)
600,0kΩ / 0,1kΩ / ±(0,8%+2)
6,000MΩ / 0,001MΩ / ±(2,5%+5)
60,00MΩ / 0,01MΩ / ±(2,5%+5)
- ochrana proti přetížení při 600 Vrms
- napětí otevřeného obvodu cca 1V

6. Měření kapacity ( rozsahy /rozlišení / přesnost ):
60,00nF / 0,01nF / ±(4,0%+5)
600,0nF / 0,1nF / ±(4,0%+5)
6,000μF / 0,001μF / ±(4,0%+5)
60,00μF / 0,01μF / ±(4,0%+5)
600,0μF / 0μF / ±(4,0%+5)
6,000mF / 0,001mF / ±10,0%
60,00mF / 0,01mF / ±10,0%
- ochrana proti přetížení při 600 Vrms

7. Měření teploty ( rozsahy /rozlišení / přesnost ):
-40...+40°C / 1°C / ± 4°C
+40...+500°C / 1°C / ±(1,5%+5)
+500...+1000°C / 1°C / ±(2,0%+5)

-40...+104°F / 1°F / ±6°F
104...+932°F / 1°F / ±(2,0+6)
+932...+1832°F / 1°F / ±(2,5%+4)

8. Měření frekvence a plnění ( rozsahy /rozlišení / přesnost ):
frekvence: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% + 4)
plnění: 0,1 až 99,9% / 0,1% / ±(3,0% + 5)

- Poznámka 1 ) Citlivost měření:
do100kHz: 200mVrms < vstupní amplituda < 30V RMS
>100kHz~1MHz: 600mV RMS < vstupní amplituda < 30V RMS
>1MHz~10MHz: 1V RMS < vstupní amplituda < 30V RMS

- Poznámka 2 ) Měření plnění ( pracovního poměru ) je použitelné pouze pro čtvercovou vlnu do10kHz, amplituda: 1V p-p
Frekvence do1kHz Pracovní poměr (Plnění): 10.0%~95.0%
Frekvence >1kHz Pracovní poměr (Plnění): 30.0%~70.0%
- ochrana proti přetížení při 600 Vrms

9. Kontrola spojitosti obvodů:
- při naměřeném odporu menším než 10Ω signalizace souvislého obvodu zazní bzučák
- při naměřeném odporu větším než 31Ω signalizace rozpojeného obvodu nezní bzučák
- nejistota v rozmezí 10Ω až 31Ω
- napětí otevřeného obvodu asi 2,0V
- měření na rozsahu 600Ω
- ochrana proti přetížení při 600 Vrms

10. Měření diod:
- v propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2V
- pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V
- napětí otevřeného obvodu asi 4,0V
- měření na rozsahu 6,000V

11. Bezkontaktní snímání elektrického pole (NCV):
- umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz

Další parametry:
- měření maximálních a minimálních hodnot: ano
- měření v relativním (poměrovém) režimu pro měření napětí a kapacity: ano
- zadržení dat ( HOLD ): ano
- indikace slabé baterie: ano
- automatické vypnutí napájení: ano
- napájení baterie 1,5 V (R03): 2ks
- velikost podsvíceného displeje: 37 mm x 25 mm
- rozměry výrobku: 215 mm x 63,5 mm x 36 mm
- čistá hmotnost produktu: 235 g
- barva výrobku: červená a šedá?

Obsah balení:
- klešťový multimetr UT204R: 1ks
- testovací kabely: 1 pár
- termočlánek K do 1000°C: 1ks
- baterie 1,5 V (R03): 2ks
- návod k použití: 1ks

Velkoobchodní balení:
- standardní množství na karton: 40ks
- standardní rozměry kartonu: 485 mm x 295 mm x 385 mm
- standardní hrubá hmotnost kartonu: 16,7 kg
