Regulátor teploty RT 8803 (dále jen RT) je určen k regulaci teploty v zařízeních napájených střídavým elektrickým proudem, jako je např. ohřívač vody. RT neslouží jako vypínač.
Popis

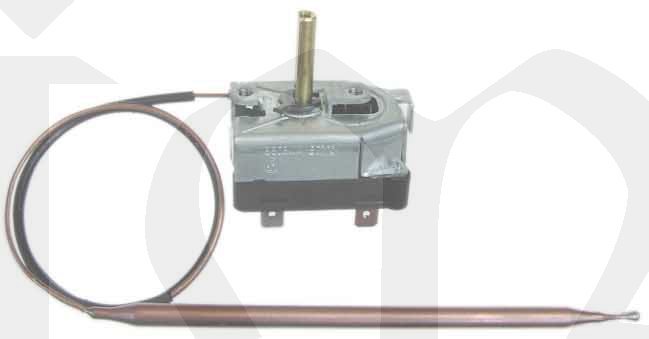

RT je jednopólový kapilární regulátor teploty založený na principu dilatace kapaliny. RT sestává ze dvou základních částí - ze spínacího ústrojí a kapilárního teplotního čidla. Na krytu je ochranný zemnicí kolík. Regulovanou teplotu může uživatel nastavit v rozmezí regulačního rozsahu, včetně využití RT jako protizámrzové pojistky.
Montáž RT se provádí dvěma šrouby M4.
Přednosti:
- možnost variabilního umístění a natočení čidla nezávisle na poloze spínacího ústrojí
- možnost montovat spínací ústrojí v libovolné poloze
- možnost ohýbat kapiláru podle podmínek montáže
- systém nemá žádnou vlastní spotřebu energie
- nízké náklady na provoz a údržbu oproti elektronickým systémům
Technické údaje:
Technické údaje
|
Regulační rozsah |
7 °C až 77 °C |
|
Přesnost nastavení max. rozpínací teploty |
±6 °C |
|
Diference spínací hodnoty |
2-5 K |
|
Jmenovitý proud |
16 (2,6) A |
|
Jmenovité napětí |
240 V |
|
Meze teploty spínacího ústrojí |
0 °C - 150 °C |
|
Max.teplota čidla |
90 °C |
|
Krytí |
IP 00, RT je vestavný |
|
Třída ochrany |
I |
|
Životnost |
100 000 automatických cyklů |
|
Délka kapiláry |
500 mm |
|
Min.poloměr ohybu kapiláry |
Rmin = 5 mm |
|
Připojovací svorky |
ploché kolíky 6,3 x 0,8 mm dle ČSN EN 612 10 |

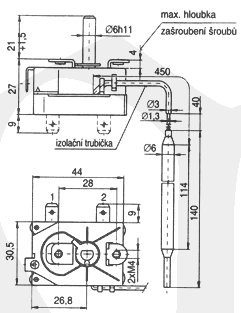

Po dohodě lze posunout regulační rozsah k nižší teplotě, dodávat RT v provedení přepínacím nebo v provedení 8803.02U s vývody otočenými o 90° (úhlové provedení - viz náčrt). Další informace je možné obdržet přímo ve výrobním závodě. Výrobek je certifikován VDE.
Přehled typového označení
|
Typ |
Regulační rozsah teplot [°C] |
Provedení |
Počet svorek |
Provedení |
Zemnící kolík |
|
8803.02 |
7-77 |
rozpínací |
2 |
rovné |
ano |
|
8803.02U |
7-77 |
rozpínací |
2 |
úhlové |
ano |
|
8803.021 |
7-77 |
přepínací |
3 |
rovné |
ano |
|
8803.021U |
7-77 |
přepínací |
3 |
úhlové |
ano |
