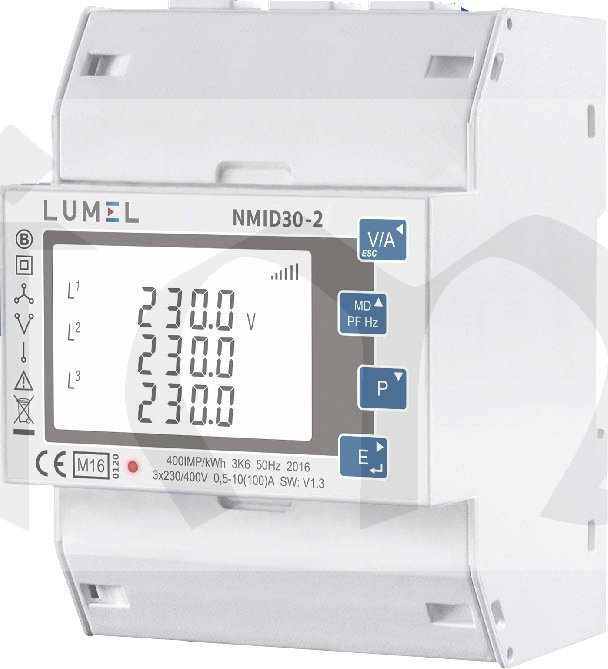

Elektroměr NMID30-2 je moderní zařízení určené ke sledování základních elektrických parametrů. Byl navržen pro 1fázové a 3fázové sítě a vybaven impulzním výstupem a digitální linkou RS-485 pro dálkové monitorování měřených parametrů nebo systémů BMS. Podsvícený displej umožňuje zobrazit až 16 různých měřených hodnot. Displej lze konfigurovat pomocí tlačítek. Shoda se směrnicí MID (moduly B + D)
Měření činné energie ve třídě B.
Měření čínné energie dodávka/odběr
Měřicí vstupy pro připojení napřímo do 100A
Integrovaný impulzní výstup
Digitální rozhraní RS-485 s protokolem Modbus RTU
Programovatelný směr proudu pro korekci reverzně připojených transformátorů
Díky vestavěným pulzním výstupům a RS485 Modbus RTU je plně kompatibilní pro integraci s BMS a systémy vzdáleného monitorování.
Měřené parametry:
♦ Sdružená napětí mezi fázemi (pouze při 3f síti)
♦ Fázová napětí, fáze na nulák
♦ Kmitočet
♦ Proud nuláku (vypočítaný)
♦ Výkon činný, jalový, zdánlivý kW, kVA a kVAr
♦ Aktuální celkové harmonické zkreslení (THD)
♦ Max. výkon od posledního nulování
♦ Účiník
♦ Dodávka činné energie kWh
♦ Odběr činné energie kWh
♦ Dodávka jalové energie kVArh
♦ Celková kWh (činné energie)
♦ Celková kVarh (jalová energie)
