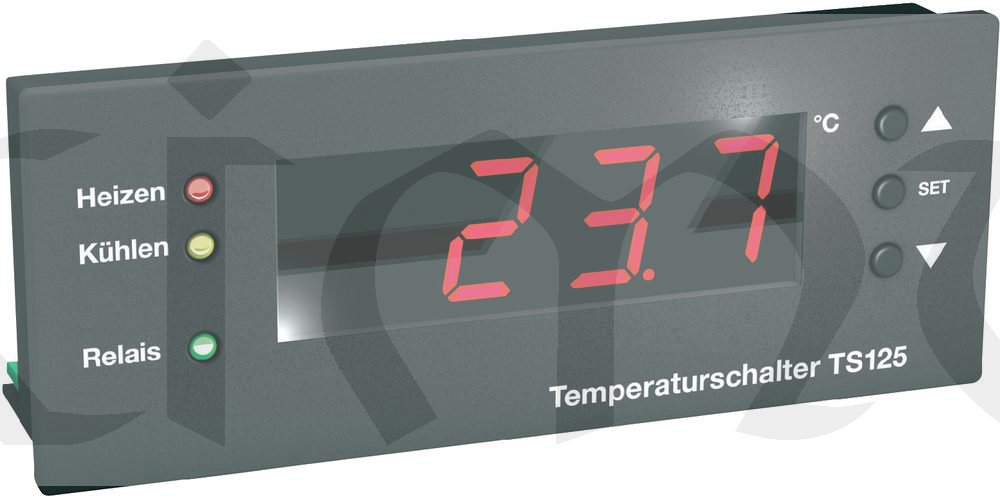

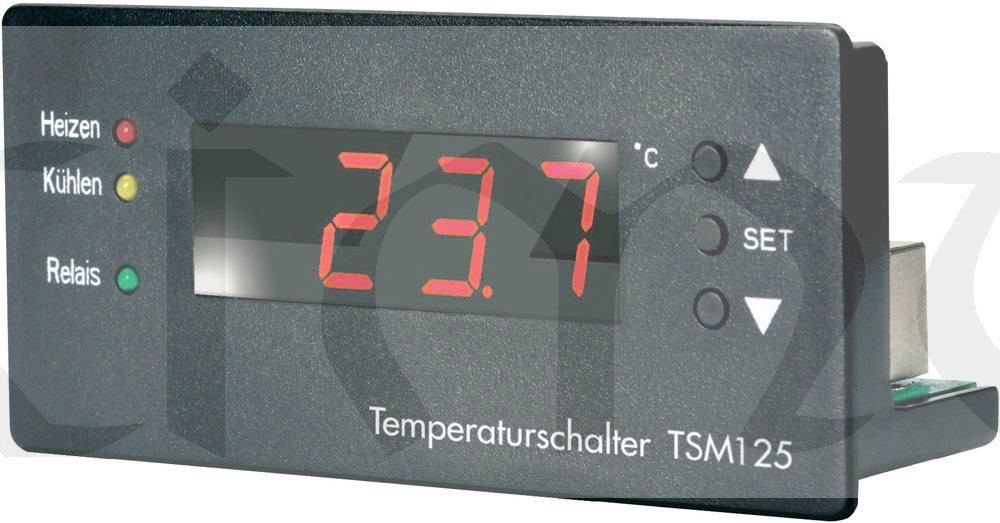

Modul univerzálního teplotního spínače (termostatu) se hodí především pro oblasti použití, kde je nezbytná teplotní regulace chlazení nebo topení. Externí, zásuvný teplotní senzor má rozsah měření od -55 do +125 °C. Spínací teplota se nastaví po 1°C krocích. Výška číslic 12,7mm displej 7segmentový LED červený zobrazuje spínací a vypínací teplotu, příp. aktuální teplotu. Červená LED signalizuje "Heizen" topení; žlutá signalizuje "Kuhlen" chlazení, další LED zelená svítí při zapnutém relé. Elektronický termostat je pro ovládání přehledný a jednoduchý. Vestavěný modul může být nasazen samostatně, a nebo může sloužit jako záloha při poruše mechanickho termostatu nebo digitálního termostatu. Připojovací kabel se dá prodloužit až na 50m.
- Rozlišení: 0,1 °C
- Hloubka: 35 mm
- Výřez do panelu: 97 x 43 mm
Technické parametry
| Napájecí napětí | 10...15 Vdc |
|---|---|
| Odběr proudu | max. 60 mA |
| Regulační rozsah teploty (°C) | -55 ... +125 °C |
| Výstup relé max. | 5A / 250Vac nebo 5A / 30Vdc |
| Provedení |
modul pro zástavbu do panelu max. tloušťka panelu 12mm |
| Šířka | 101 mm |
| výška | 47 mm |
| Délka | 70 mm |
Vybavení
- Volitelné nastavení spínací teploty
- Výkonný a přehledný
- Nastavitelná funkce chlazení nebo vytápění
Vlastnosti
- Nastavitelná spínací teplota
- Ukazatel minima a maxima
- Délka kabelu čidla možná proudloužit až na 50 metrů
- Sériové rozhraní
- Monitorování zkratu
- Monitorování přerušení
- Lze nastavit pro funkci vytápění nebo chlazení
- LED ukazatel: relé, chyba čidla, chlazení, topení
Rozsah dodávky:
- Modul TSM125 teplotní spínač

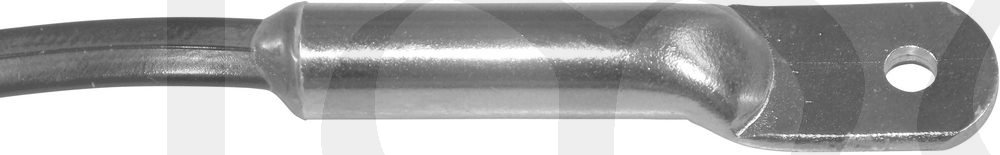

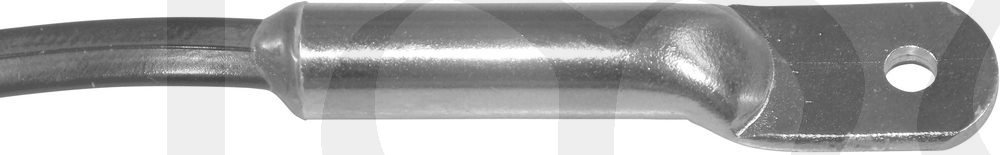

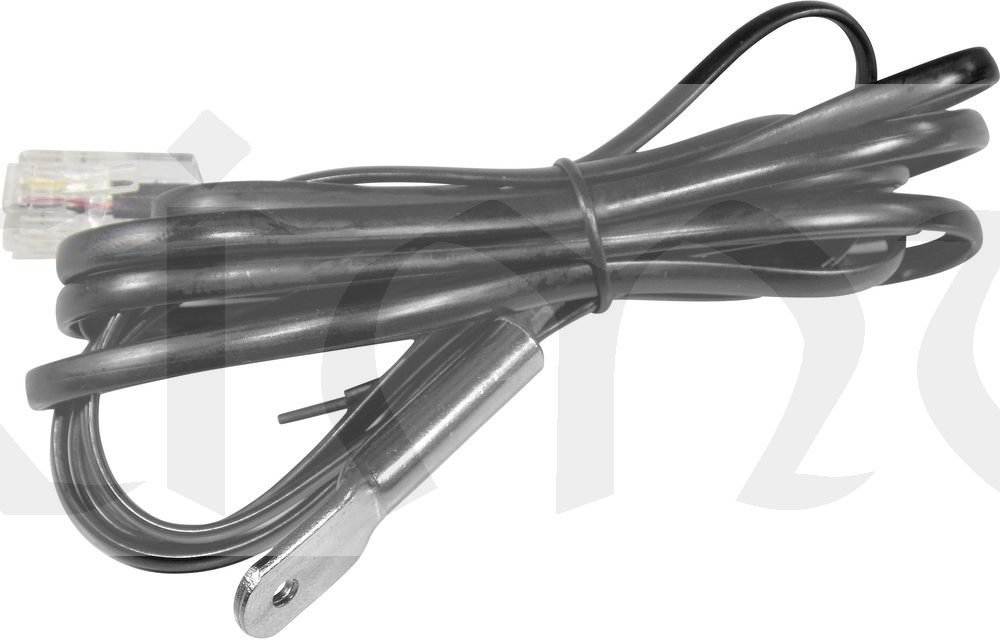

- Teplotní sonda s 2m připojovacím kabelem s konektorem RJ45
Volitelná příslušenství na objednávku:
+sonda pro ponoření do vody kabel 2m s konetorem RJ45 +400Kč
+prodlužovací kabel s konektory RJ45 až do 50m cena podle délky
+spojka na konektory RJ45
+je možné podle požadovaných rozměrů vybrat sondu PT30, PT31, ...PT55 osazenou čidlem 18D20.
