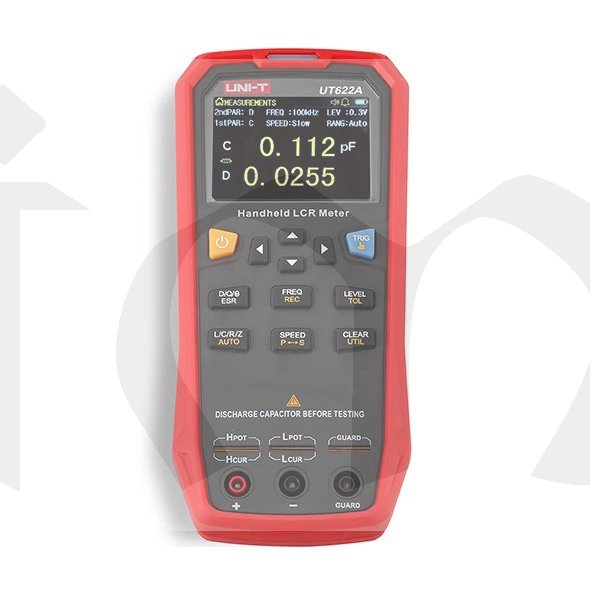

Multimetr UT622A

Přístroj UT-622A LRC je ruční měřič součástek - cívek (indukčnosti), rezistorů (odporu) a kondenzátorů (kapacity) a jejich sekundárních vlastností: D (ztrátového faktoru), Q (faktoru kvality), Θ (fázového úhlu ve stupních), Θ (fázového úhlu v radiánech) a ESR (ekvivalentího sériového nebo paralelního odporu). Parametry součástek se měří střídavým napětím s volitelným kmitočtem 100, 120, 1000, 10000 Hz a volitelnou amplitudou 0,1Vrms, 0,3Vrms, 1,0Vrms při výstupní impedanci zdroje signálu 100Ω. Nejvyšší přesnost měření je 0,1%.

Přístroj má intuitivní TFT LCD displej s úhlopříčkou 2,8palce a nastavitelným jasem podsvětlení v deseti stupních, zabudovaný velkokapacitní Li-Pol akumulátor 1800mAh a miniUSB konektor pro nabíjení a přenos dat do PC. Maximální hodnota displeje při měření primárních parametrů je 99999 a minimální hodnota při měření sekundárních parametrů je 0,0001. Režim měření - jedno měření spouštěné tlačítkem TRI nebo příkazem z PC; nebo nepřetržité měření s nastavitelnou rychlostí spouštění testování 20x/sec, 5x/sec, 2x/sec. Konfigurace terminálů 2+1 nebo 4+1(po dokoupení testovacích kabelů UTR-L100k-H).

Přístroj je svou technologickou vyspělostí vhodný i pro profesionální určení - ve spojení s počítačem (PC) vytvoří stanoviště pro třídění součástek dle zadané tolerance parametrů a je využitelný ve výrobních linkách, laboratořích atd.

Parametry produktu :
- ruční RLC měřič primárních a sekundárních parametrů součástek
- velký podsvětlený, intuitivní displej TFT LCD, 10stupňů jasu
- rozsah dipleje je maximálně 99999
- nejvyšší přesnost 0,1%
- možnost výběru součástek dle zadané tolerance
- měření střídavým napětím 100, 120, 1000 nebo 10000 Hz
- volitelná amplituda měř. napětí 0,1Vrms, 0,3Vrms, 1,0Vrms
- volba ekvivalentího režimu (pro Z do100Ω sériový, pro Z nad10kΩ paralelní)
- automatická identifikace součástky
- zabudovaný velkokapacitní Li-Pol akumulátor: 1800 mAh
- napájení + nabíjení: adaptér DC 5V ±0,25V, >1A
- činnost na jedno nabití akumulátoru: typicky 8 hodin
- funkce v režimu záznamu a statistiky dat: AVG, MAX, MIN
- zvukový tón při stisku tlačítek: ano, možno vypnout / zapnout
- možnost uzamknutí tlačítek: ano
- automatické vypnutí: ano po 5, 15, 30, 60 ti minutách, nebo vypnuto
- datové rozhraní: mini USB
- přenosová rychlost dat do PC: 9600/19200/38400 Baudů
- akustický a optický alarm porovnání výsledků tolerancí: vypnuto, vyhovuje, nevyhovuje
- výběr zvukového alarmu: krátké pípnutí, dlouhé pípnutí, dvě krátké pípnutí
- vynulování testeru při otevřeném nebo zratovaném obvodu: ano
- nastavení hodnoty tolerance od nominálu: 1% až 20%, výchozí 5%
- počítání součástek: všech, vyhovujících, nevyhovujících

Technické parametry :
- Rozsah měření primárních parametrů impedancí :
typ // rozsah zobrazení // minimální rozlišení na rozsahu
indukčnost L // 0,001 μH až 9999,9 H // 1 / 0,1 / 0,01 / 0,001 μH
kapacita C // 0,001 pF až 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
odpor R // 0,0001 Ω až 99,999 MΩ // 0,0001 Ω
obecná impedance Z // 0,0001 Ω až 99,999 MΩ // 0,0001 Ω

- Rozsah měření sekundárních parametrů impedancí :
typ // rozsah zobrazení // minimální rozlišení na rozsahu
ztrátový faktor D // 0,0001 až 9,9999 // 0,0001
faktor kvality Q // 0,0001 až 99999 // 0,0001
fázový úhel ve stupních Θ deg // -179,9° až 179,99° // 0,01°
fázový úhel v radiánech Θ rad // -3,142 rad až 3,1416 rad // 0,001 rad
ekvivalentní odpor ESR // 0,01 mΩ až 999,99 Ω // 0,01 mΩ

- rozsah displeje: maximálně 99999
- přesnost: nejlepší 0,1%
- výběr součástek dle nastavené tolerance: ano
- měření napětím: AC 100, 120, 1000 nebo 10000 Hz
- amplituda měř. napětí: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
- přenos dat do PC: ano, po instalaci softwaru do PC
- napájení: Li-Pol akumulátor 1800mAh a(nebo) adaptér DC 5V ±0,25V, >1A
- automatická správa nabíjení: i při vypnutém přístroji
- nabíjecí a datové rozhraní: mini USB
- pracovní prostředí: teplota 5 až 35°C, vlhkost do80%°C
- hmotnost bez baterií: 305g
- rozměry výrobku (V x Š x H): 190 x 90 x 44 mm
- rozměry balení: 225 x 220 x 63 mm
- certifikace bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

Obsah individuálního balení :
- přístroj UT 622A: 1ks
- kabel rozhraní USB: 1ks
- dvoupólové testovací kabely s krokosvorkami UTR-002: 1ks
- CD (software pro PC): 1ks
- pozlacená zkratovací deska UTR-001: 1ks
- návod k použití: 1ks
