Multimetr UT17B PRO

Multimetr UT-17B PRO

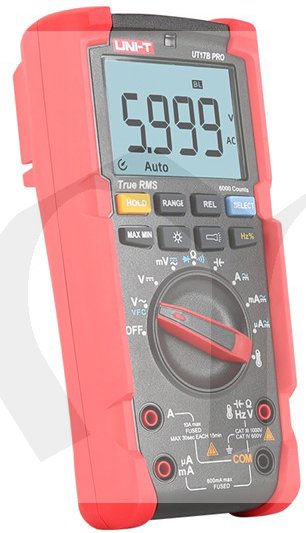

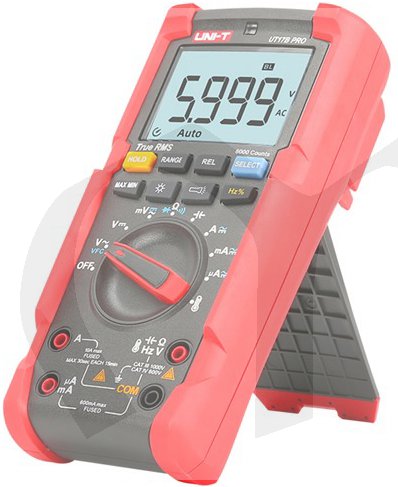

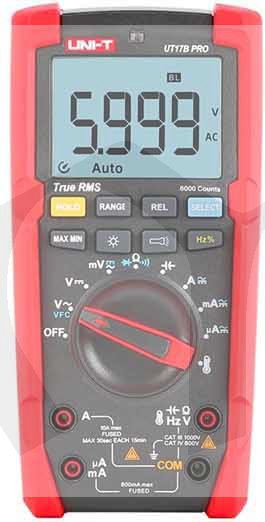

Digitální multimetr UT17B PRO 1000 V True RMS je vysoce spolehlivý, bezpečný a odolný multimetr, měřící skutečné hodnoty RMS, určený i pro měření v rozvodných zařízeních kategorie CAT III 1000 V / CAT IV 600 V. Multimetr je vybaven vestavěným filtrem VFC a dokáže odfiltrovat rušení vznikající například na měničích napětí, což vede k přesnějšímu odečtu napětí.
Tyto měřicí přístroje jsou dodávány s pozlacenými měřicími kabely pro rychlé a přesné měření. Multimetr UT17B PRO poskytuje ochranu v celém rozsahu do 1000 V, stejně jako ochranu proti přepěťovým špičkám napětí 8 kV, aby mohl odolat náhlým rázům vysokého napětí. Rozsahy mohou být přepínané automaticky nebo manuálně. Můžete využít automatického podsvícení displeje LCD, jehož maximální zobrazitelná hodnota je 6200. Měřicí přístroj UT17B PRO umožňuje také měření kmitočtu, pracovního cyklu a teploty. Možnost používání i v prostředí s elektrickým polem až 1V/m. Proudový rozsah μA a mA je jištěn rychlou pojistkou FF440 mA H 1000 V, ø10 x 38mm CE a proudový rozsah 10A je jištěn rychlou pojistkou FF11A / 1000V ø10 x 38mm CE. Napájení je provedeno dvěma kusy tužkových baterií AA R6 1,5V a přístroj se automaticky vypíná po 15ti minutách nečinnosti (funkci lze dočasně vypnout).

Parametry produktu :
- plně vyhovuje normě IEC/EN61010-1, a má dvojitou izolaci
- zařazen do kategorie CAT III 1000V - vnitřní el. instalace včetně třífázových rozvodů
- zařazen do kategorie CAT IV 600V - venkovní el. instalace ( jisticí prvky, začátek vnitřní instalace )
- LCD displej typu HTN s maximálním zobrazením 6200
- automatické podsvícení displeje s čidlem
- obnovovací frekvence u většiny měření 3x za vteřinu
- nastavení rozsahů automatické nebo manuální
- automatická indikace polarity
- měřící rozsahy AC napětí (střídavého) : 600 mV / 1000 V
- měřící rozsahy AC proudu (střídavého) : 600 μA / 10 A
- měřící rozsahy DC napětí (stejnosměrného) : 600 mV / 1000 V
- měřící rozsahy DC proudu (stejnosměrného) : 600 μA / 10 A
- měřící rozsahy odporu rezistorů : 600 Ω / 60 MΩ
- měřící rozsahy kapacity kondenzátorů : 60,00 nF / 6,000 F
- měřicí rozsah frekvence: 10kHz – 100kHz
- měřicí rozsah pracovního cyklu : 1% – 99,9%
- měřicí rozsah teploty s dodaným termočlánkem : -55°C až 230°C
- vysoká přesnost
- TRMS, měření efektivních hodnot napětí st. napětí a proudů
- mód relativního měření
- režim MAX/MIN
- filtr VFC proti rušení
- ochrana vstupů proti přetížení napětí větším než 1000V
- ochrana prudových vstupů rychlými tavnými pojistkami
- vstupní impedance na rozsahu mV ≥ 3GΩ, na ostatních napěťových rozsazích 10MΩ,
- test diod a polovodičových přechodů napětím 0 až 3V, testovací proud 1,2mA
- napájení 2ks baterií R6 1,5V
- indikace slabé baterie
- automatické vypnutí ( uspání při nečinnosti )
- LED světlo na spodní straně
- je možné i měření v elmag. poli o intenzitě 1V/m s dodatečnou chybou 5%

Technické parametry :
(přesnost je definována při teplotě 23°C ±5°C a relativní vlhkosti menší nebo rovné 75% )
- měření DC napětí ( vstupní impedance je v rozsahu mV ≥3GΩ, v ostatních rozsazích 10MΩ ) :
(rozsah / rozlišení / přesnost)
600,0 mV / 0,1mV / ± (0,5 % + 3)
6,000 V / 0,001V / ± (0,5 % + 3)
60,00 V / 0,01V / ± (0,5 % + 3)
600,0 V / 0,1V / ± (0,5 % + 3)
1000, V / 1V / ± (0,5 % + 3)

- měření AC napětí ( vstupní impedance cca 10MΩ, 45Hz až 400Hz ) :
( rozsah / rozlišení / přesnost )
600,0 mV / 10µV / ± (0,5 % + 3)
6,000 V / 0,1 mV / ± (0,5 % + 3)
60,00 V / 1mV / ± (0,5 % + 3)
600,0 V / 10mV / ± (0,5 % + 3)
1000,0 V / 100mV / ± (0,5 % + 3)
V.F.C. 600,0V / 0,1 V / ± (4,0 % +10); (40Hz až 400Hz)

- měření DC proudu :
( rozsah / rozlišení / přesnost )
600,0 μA / 0,1 μA / ± 0,8% + 3
6000 μA / 1 μA / ± 0,8% + 3
60,00 mA / 0,01mA / ± 0,8% + 3
600,0 mA / 0,1mA / ± 0,8% + 3
6,000 A / 0,001A / ± 1,2 % + 5
10,000 A / 0,01 A / ± 1,2 % + 5

- měření AC proudu ( 40Hz až 500Hz ) :
( rozsah / rozlišení / přesnost )
600,0 μA / 0,1 μA / ± (1,0 % + 3)
6000 μA / 1 μA / ± (1,0 % + 3)
60,00 mA / 0,01mA / ± (1,0 % + 3)
600,0 mA / 0,1mA / ± (1,0 % + 3)
6,000 A / 0,001A / ± (1,5 % + 3)
10,00 A / 0,01A / ± (1,5 % + 3)

- měření odporu :
( rozsah / rozlišení / přesnost )
600,0 Ω / 0,1 Ω / ± (0,5 % + 2)
6,000 kΩ / 1 Ω / ± (0,5 % + 2)
60,00 kΩ / 10 Ω / ± (0,5 % + 2)
600,0 kΩ / 100 Ω / ± (0,5 % + 2)
6,000 MΩ / 1 kΩ / ± (0,5 % + 2)
60,00 MΩ / 10 kΩ / ± (2,0 % + 5)


- měření kapacity kondenzátorů :
( rozsah / rozlišení / přesnost )
60,00 nF / 0,01 nF / v režimu REL: ± (4,0 % + 8)
600,0 nF / 0,1 nF / ± 2,0 % + 5
6,000 μF / 0,001 μF / ± 2,0 % + 5
60,0 μF / 0,01μF / ± 2,0 % + 5
600,0 μF / 0,1μF / ± 2,0 % + 5
6,000 F / 1 µF / ( ≤ 1000μF) / ± (5,0 % + 5)
6,000 F / 1 μF / ( ≥ 1000μF) / ± (10,0 % )
ochrana proti přetížení: 1000V – PTC
pokud je naměřená kapacita ≤ 600 nF, doporučuje se pro zajištění přesnosti režim REL.

- měření diod a polovodičových přechodů :
napětí otevřeného obvodu: 3,0 V
testovací proud: cca 1,2 mA)
normální úbytek napětí na křemíkovém přechodu je 0,500 až 0,800mV
rozlišení napětí při tomto měření : 0,001V

- měření spojitosti obvodu :
při odporu vedení >50 Ω je indikováno přerušení, bzučák nepípá
při odporu vedení ≤10 Ω je indikován nepřerušený obvod, bzučák nepřerušitě pípá
ochrana proti přetížení: 1000V

- měření kmitočtu, pracovního cyklu :
( rozsah / rozlišení / přesnost )
10 kHz až 100 kHz / 0,01 kHz až 0,1 kHz / ± (0,1 % + 3)

1,0 % až 99,9 % / 0,1 % / ± (1,0 % + 4)
měření pracovního cyklu je vhodné jen pro obdélníkové vlnění do 1kHz o amplitudě 100mVrms až 30Vrms

- měření teploty : -55 ° C až 500 °C ( -67°F až 932°F)
( rozsah / rozlišení / přesnost )
-55 ° C až 0 ° C / 0,1 °C / ±(6,0% + 2)
0 ° C až 50 ° C / 0,1 ° C / ±2
50°C až 500°C / 0,1°C / ± (2,0% +1)

( rozsah / rozlišení / přesnost )
-67 ° F až 32 ° F / 1 ° F / ±(10,0% + 2)
32°F až 122°F / 1 °F / ±4
122° F až 932°F / 1 °F / ± (4,0% +4)

- jištění rozsahu 10A pojistkou FF 11A H/1000V (10 x 38mm) CE
- jištění rozsahu mA/µA pojistkou FF 440mA H/1000V (10 x 38mm) CE
- krytí přístroje IP40
- rozměry přístroje : 195 x 95 x 58 mm
- hmotnost: cca 484,5 g (včetně baterií)
- pracovní teplota : 0 °C až 40 °C
- pracovní relativní vlhkost při 0 °C až 30 °C méně nebo rovno 75%, při 30 °C až 40°C méně nebo rovno 50%
- pracovní nadmořská výška 0 - 2000 m
- skladovací teplota : - 10°C až 50°C
- přístroj plní standarty:
cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Vyhovuje normám UL STD.: 61010-1, 61010-2-030
Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033

Obsah jednotlivého balení:

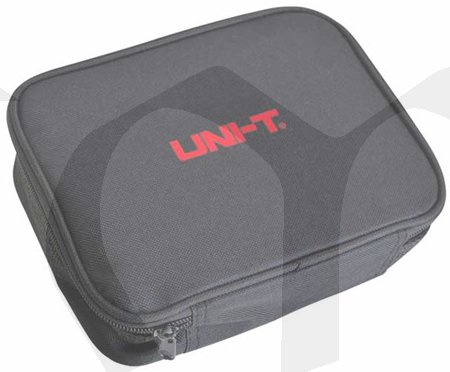

- multimetr UT17B PRO s úložným obalem

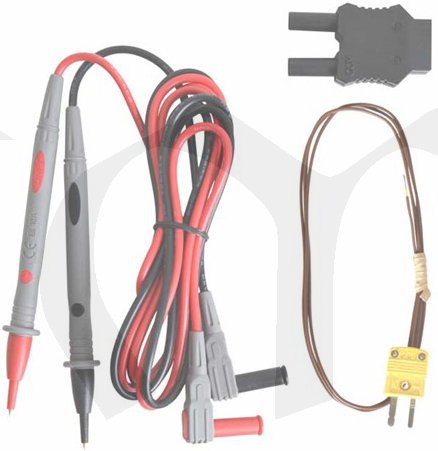

- testovací kabely s hroty v kategorii CAT III 1000V, CAT IV 600V
- termočlánek typu K ( nikl-chrom-nikl-křemík) do teplot +230 °C )
- pojistka F1 : FF 440 mA H 1000 V (10 x 38mm) - v přístroji
- pojistka F2 : FF 11 A H 1000 V (10 x 38mm) - v přístroji
- návod
