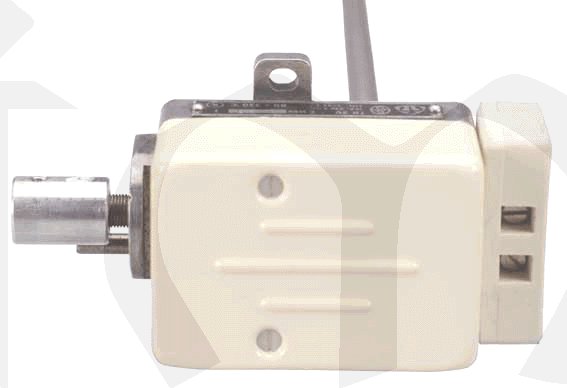

Termostat TH 20ZP08

Termostat TH20 je jednopólový samočinný spínač, zalo­žený na principu nestejné tepelné dilatace dvou růz­ných kovů. Je určen k regulaci teplot plynného pro­středí, vytápěného střídavým elektrickým proudem (elektrické pečicí trouby a podobná zařízení) v daném rozsahu. Spínací hlavice může být umístěna v pro­středí s maximální teplotou okolí +120 °C a relativní vlhkostí vzduchu maximálně 80 %. Základem termo­statu je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Termostat se vyzna­čuje vysokou odolností proti mechanickému poškození a nízkými náklady na provoz a údržbu.

Popis
Vlastní termostat tvoří stonek a spínací hlavice. Stonek se skládá z dilatační trubky a invarové tyče. Spínací element je připevněn na výkyvném pravo­úhlém mostu, který je unášen dvěma spirálovými pru­žinami a jeho poloha proti invarové tyči se mění regu­lačním šroubem, jenž působí na jedno rameno výkyv­ného mostu. Vlastní spínací element tvoří dvě pruži­ny, kloubově spojené. Pro upevnění termostatu má základní deska dva nálitky s otvory. Při montáži je nutné, aby spodní díl spínací hlavice byl vzdálen od stěny tělesa asi 2 cm a tento prostor byl vyplněn izolační látkou tak, aby teplota spínací hlavice nepře­stoupila +120 °C.

Technické údaje

Regulační rozsah

80 °C až 320 °C

Jmenovité napětí, proud

250 V, 10 A st

Přesnost nastavení

±25  °C na 170 °C

Diference spínací teploty

min. 5K, max 45 K

Délka stonku

100 mm

Hmotnost

cca 0,35 kg

Životnost

10 000 cyklů

Parametry výrobku:

Regulační rozsah +80..+320 °C
Délka stonku 100 mm
Ke stažení: Termostaty_TH20_TH63_Eximus.pdf
Cena: Na dotaz!
