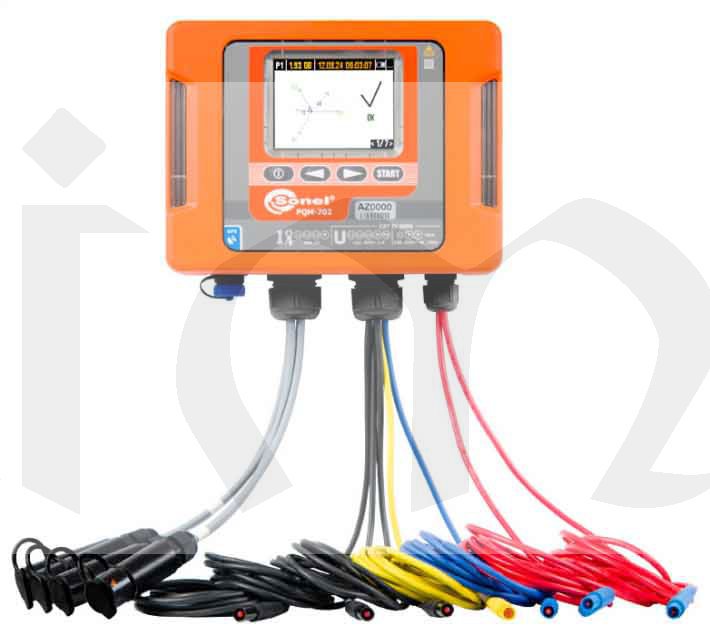

PQM-702

Analyzátor kvality sítě

  • Analyzátor kvality napájení sleduje parametry energetických systémech.
  • Monitoruje kvalitu napětí a proudu pro různé druhy zapojení.
  • Je určen pro systémy s kmitočtem 50/60 Hz a jmenovitým napětím 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 400/690 V.
  • Sleduje parametry energetických systémů v souladu s třídou A standardu EN 61000-4-30.
  • Analyzátor je schopen zaznamenávat data v půlperiodě průměrného času.
  • Může pracovat v jakýchkoliv klimatických podmínkách.
  • Umožňuje rychlé načtení dat zaznamenaných na SD kartu.
  • Sada obsahuje plnou verzi intuitivního softwaru pro analýzu zaznamenaných výsledků.
  • Bezpečnostní kategorie: CAT IV / 600 V.
  • Stupeň krytí: IP 65.

Základní vlastnosti přístroje:

  • Je určen pro provoz v energetických systémech o jmenovité frekvenci 50/60 Hz.
  • Je určen pro provoz v energetických systémech o jmenovitém napětí 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V a 400/690 V.
  • Konfigurace energetických systémů: jednofázový, dvě fáze se společným vodičem N, třífázové zapojení do hvězdy a bez vodiče N, třífázové delta zapojení.
  • Konfigurace napájecího systému pomocí počítačového programu.

Parametry měření:

  • L1, L2, L3, N-PE napětí (pět měřených vstupů, splňuje požadavky EN 61000-4-30 třídy A) - střední, minimální a maximální hodnoty, okamžité hodnoty v rozsahu do 690 V, schopnost kooperace s napětím transformátorů.
  • L1, L2, L3, N proud (čtyři měřené vstupy) - střední, minimální a maximální hodnoty, okamžité hodnoty v rozmezí do 3 kA (v závislosti svorkách použitých při měření), schopnost kooprerace s proudem transformátorů).
  • Vrcholové faktory pro proud (CFI) a napětí (CFU).
  • Frekvence v rozsahu 40 ... 70 Hz (splňuje požadavky EN 61000-4-30 třídy A).
  • Činný výkon (P), jalový výkon (Q), zkreslený výkon (D), zdánlivý výkon, včetně specifikace povahy jalového výkonu (kapacitní, induktivní).
  • Záznam výkonu - metoda Budeanu, IEEE-1459.
  • Aktivní energie (EP), jalová energie (Eq), zdánlivá energie (ES).
  • Činitel výkonu, cosα, tgα.
  • K faktor (přetížení transformátoru z důvodu vyšších harmonických frekvencí).
  • Harmonické frekvence až do 50th v napětí a proudu (splňuje požadavky EN 61000-4-7 třídy I).
  • Celkové harmonické zkreslení (THD) napětí a proudu.
  • Krátkodobá (PST) a dlouhodobá (PLT) závažnost blikání (splňuje požadavky EN 91000-4-15 třídy A).
  • Asymetrie proudu a napětí (splňuje požadavky EN 61000-4-30 třídy A).
  • Záznam napětí, poklesů napětí a přerušení, včetně oscilogramů (splňuje požadavky EN 61000-4-30 třídy A).
  • Záznam událostí proudu, včetně oscilogramů.
  • Záznam oscilogramů napětí a proudu pro každé průměrné období.

Přístroj splňuje požadavky stanovené standardy:

  • EN 61000-4-30 (třída A) (Elektromagnetická kompatibilita - Část 4-30: Zkušební a měřicí technika - Metody měření kvality energie).
  • EN 61000-4-7 (třída I) (Elektromagnetická kompatibilita - Část 4-7: Zkušební a měřicí technika - Všeobecné směrnice o měření a měřicích přístrojích harmonických a meziharmonických pro rozvodné sítě a zařízení připojovaná do nich).
  • EN 61000-4-15 (třída A) (Elektromagnetická kompatibilita - Část 4: Zkušební a měřicí technika - Oddíl 15: Měřič blikání - Specifikace funkce a dimenzování).
  • EN 50160 (Charakteristiky napětí elektrické energie dodávané z veřejné distribuční sítě).
  • EN 61010-1 (Bezpečnostní požadavky na elektrická měřicí, řidicí a laboratorní zařízení).

Parametry analyzátoru PQM-701:

Parametr



Rozsah měření

Max. rozlišení

Přesnost

Střídavé napětí (TRMS)

-

0,0...690,0V

0,01% Un

± 0,1% Un

Vrcholový faktor

napětí

1...10 (≤1,65 pro 690V napětí)

0,01

± 5%

proud

1...10 (≤ 3,6 Inom)

0,01

± 5% n. h.

Střídavý proud (TRMS)

-

v závislosti na svorce*

0,01% jmen. rozsahu

± 0,1% jmen. rozsahu (chyba nezohledňuje chybu svorky

Frekvence

-

40...70 Hz

0,01 Hz

± 0,01 Hz

Činný, jalový, zkreslený, zdánlivý výkon

-

v závislosti na konfiguraci (transformátoru, svorek)

až do čtyř desetinných míst

v závislosti na konfiguraci (transformátoru, svorek)

Činná, jalová a zkreslená energie

-

v závislosti na konfiguraci (transformátoru, svorek)

až do čtyř desetinných míst

jako chyba výkonu

cos fí a faktor výkonu (PF)

-

0...1

0,01

± 0,03

tg fí

-

0...10

0,01

v závislosti na chybě činného a jalového výkonu

Harmonie

napětí

jako pro střídavé napětí skutečné RMS

jako pro střídavé napětí skutečné RMS

± 5% Uh pro Uh < 1% Un

± 0,05% Uh pro Uh <1% Un

proud

jako pro střídavý proud skutečné RMS

jako pro střídavý proud skutečné RMS

± 5% Ih pro Ih < 3%In

± 0,15% Ih pro Ih <3% In

THD

napětí

0...100%(v souvislosti s hodnotou RMS)

0,1%

± 5%

proud

± 5%

Činný a jalový výkon harmonie

-

v závislosti na konfiguraci (transformátoru, svorek)

v závislosti na minimální hodnotě napětí a proudu

-

Úhel mezi proudem a napětím harmonie

-

-180...+180°

0,1°

± (h x 1°)

K-faktor

-

1...50

0,1

± 10%

Závažnost blikání PST, PLT

-

0,2...10

0,01

± 5%

Asymetrie napětí

napětí a proud

0...20%

0,1%

± 0,15% (absolutní chyba)



Standardní příslušenství analyzátoru

(obsah balení):

Kód

Testovací kabel s banánkem, 2,2 m, černý

WAPRZ2X2BLBB

Testovací kabel s banánkem, 2,2 m,žlutý

WAPRZ2X2YEBB

Testovací kabel s banánkem, 2,2 m, modrý

WAPRZ2X2BUBB

Krokodýlová svorka K01 černá

WAKROBL20K01

Krokodýlová svorka K02 žlutá

WAKROYE20K02

Krokodýlová svorka K02 modrá

WAKROBU20K02

USB kabel

WAPRZUSB

Zástrčka napájecího systému s banánkem (L1 a N)

WAADAAZ1

Přijímač – rozhraní pro radiový přenos OR1 (USB)

WAADAUSBOR1

SD karta

WAPOZSD1

Kufřík

WAWALXL1

Závěsné popruhy

WAPOZOPAKPL

DIN spona k závěsnému pásku

WAPOZUCH2

F-3 svorka do 3 kV AC (ø 14 cm)

WACEGF3OKR

Sonel analysis program pro čtení a analýzu dat (plná verze)



Vestavěná nabíječka baterií, kalibrační certifikát.





Volitelné příslušenství analyzátoru (na objednávku):

C-4 svorka do 1000 A AC

WACEGC4OKR

C-5 svorka do 1000 A AC/DC

WACEGC5OKR

C-6 svorka do 10 A AC

WACEGC6OKR

F-1 svorka do 3 kA AC (ø 38 cm)

WACEGF1OKR

F-2 svorka do 3 kA AC (ø 25 cm)

WACEGF2OKR

Dobíjecí baterie

WAAKU09

Kufířk pro svorky

WAWALL2

Parametry výrobku:

Označení výrobce PQM-702
Výrobce Sonel
Ke stažení: PQM702_en_EXIMUS.pdf
Cena: Na dotaz!
