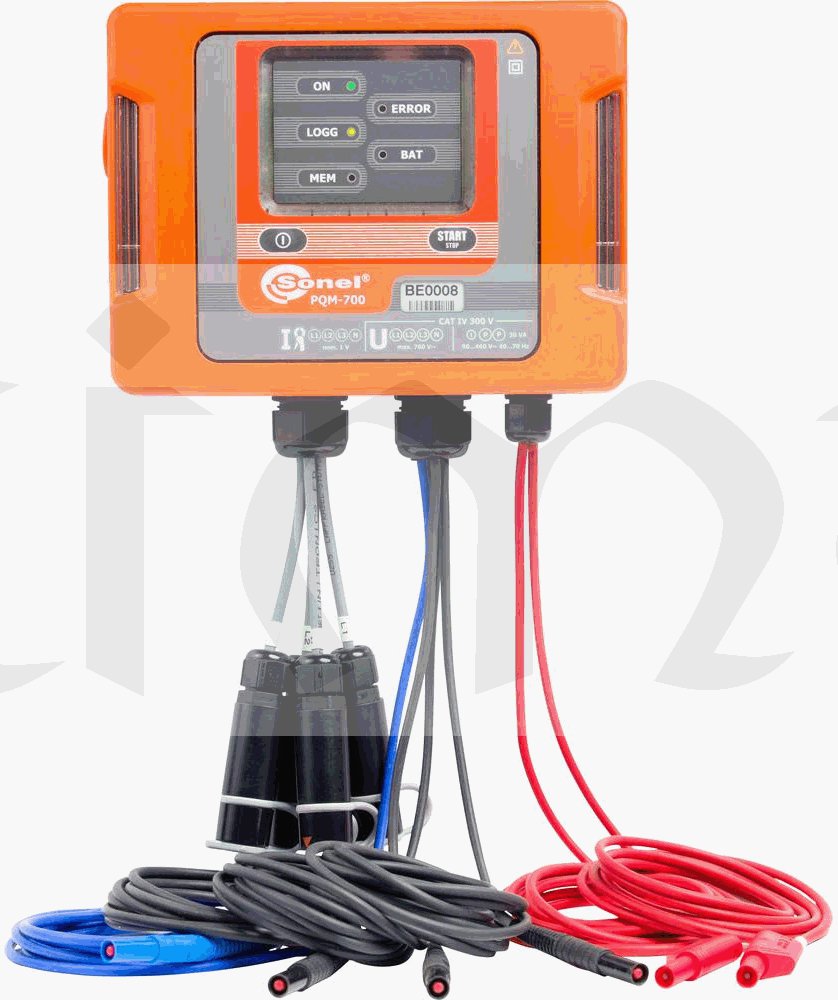

PQM-700 - Analyzátor sítě

Síťový analyzátor PQM-700 od Sonel v nejmenším provedení série PQM je určen pro sítě do 690 V.
Pomocí kleští lze měřit proudy až do 3 kA. Přenos parametrů se uskutečňuje pomocí microSD karty nebo USB kabelu, načtení a vyhodnocení pomocí přiloženého Analyse Softwaru. Protokoly jsou vytvořeny automaticky podle normy EN50160. Díky interním hodinám (RTC) je možný přesný záznam dat a analýza kvality.

Upozornění: Software je pouze v EN nebo DE jazykové mutaci.

Technické specifikace

  • Rozsah AC napětí RMS: 0 - 760 V
  • Rozlišení AC napětí RMS: 0,01 % Un, přesnost AC napětí RMS: ±0,5 % Un
  • Crest Factor napětí CFU: rozsah: 1,00 - 10,00 (≤1,65 při 690 V), rozlišení: 0,01, přesnost: ±5 %
  • Crest Factor proudu CFI: rozsah: 1,00 - 10,00 (≤3,6 Inom), rozlišení: 0,01, přesnost: ±5 %
  • Rozsah AC proudu RMS: v závislosti na proudových kleštích, rozlišení AC proudu RMS: 0,01 %, přesnost AC proudu RMS: ±1 % (plus nepřesnost kleští)
  • Rozsah frekvence: 40,00 - 70,00 Hz, rozlišení frekvence: 0,01 Hz, přesnost frekvence: ± 0,05 Hz
  • Činný (P), zdánlivý (S), jalový (Q) a zkreslený výkon (D): rozsah: v závislosti na proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa, přesnost: v závislosti na proudových kleštích a transformátoru. Činná (EP), zdánlivá (ES) a jalová energie (EQ): rozsah: v závislosti proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa
  • Přesnost činné (EP), zdánlivé (ES) a jalové energie (EQ): v závislosti na proudových kleštích a transformátoru
  • Cosφ a účiník PF: rozsah: 0,00 - 1,00, rozlišení: 0,01, přesnost: ±0,03
  • Tgφ: rozsah: 0,00 - 10,00, rozlišení: 0,01, přesnost: v závislosti na přesnosti činného a jalového výkonu
  • Harmonické Uh: rozsah: 0,00 - 760 V, rozlišení: 0,01 % Un, přesnost: ±5% Uh pro Uh ≥ 1 % Un, ±0,05 % Un pro Uh ? 1 % Un
  • Harmonické Ih: rozsah: v závislosti na proudových kleštích, rozlišení: 0,01 %, přesnost: ±5 % Ih pro Ih ≥ 3 % In, ±0,15 % In pro Ih ? 3 % In
  • Činitel harmonického zkreslení (THD) pro napětí a proud: rozsah: 0,0 - 100,0 %, rozlišení: 0,1 %, přesnost: ±5 %
  • Míhání Pst/lt: rozsah: 0,4 - 10,00, rozlišení: 0,01, přesnost: ±10%
  • Nerovnost napětí a proudu: rozsah: 0,0 - 10,00 %, rozlišení: 0,1 %, přesnost: 0,3 %
  • Proudové kleště F1, F2, F3: rozsah: 0 - 3000 A (10000 AP-P)
  • Proudové kleště C-4: rozsah: 0 - 1000 A (3600 AP-P)
  • Proudové kleště C-5: rozsah: 0 - 1000 A (3600 AP-P)
  • Proudové kleště C-6: rozsah: 0 - 10 A (36 AP-P) (bez transformátoru)
  • Proudové kleště C-7: rozsah: 0 - 100 A (360 AP-P)
  • Rozhraní/přenos dat: USB, microSD karta

Vybavení:

  • Analýza kvality sítě podle IEC61000-4-30, třída S
  • DIN EN 50160
  • Měření všech důležitých parametrů sítě jako: V, A, P, Q, D, S, f, E, cosφ, PF, tgφ, THD, TID, Pst, Plt
  • Měření v sítích od 64 - 760 V s 40 - 70 Hz
  • Měření až do 40. harmonické
  • Digitální záznam výkonových křivek a průběhů
  • Pracovní teplota: -20 až 55 °C

Vlastnosti:

  • Odolné a pogumované pouzdro, stupeň krytí IP65
  • Materiál pro montáž na sloupy nebo lišty
  • Kufr s tvrdou skořepinou pro přístroj a příslušenství
  • CAT IV 300 V
  • Přenos dat přes USB kabel nebo microSD kartu
  • 2 Li-Ion akumulátory
  • Software: Sonel Analysis pro analýzu dat
  • Automatické protokolování podle EN50160
  • Analýza výkonu podle IEEE 1459

Rozsah dodávky:

  • 7 měřicích kabelů, pevně namontované, 2,2 m
  • Síťová zástrčka s banánkovými zásuvkami
  • Krokosvorky: 2 červené, 1 modrá, 1 černá
  • 2 držáky pro montáž na lištu
  • 2 držáky pro montáž na sloup
  • 2 upínací popruhy
  • Sada Li-Ion akumulátorů
  • Brašna
  • 1 USB kabel
  • Karta microSD
  • Software Sonel Analysis pro analýzu dat
  • Kalibrační protokol

Parametry výrobku:

Označení výrobce WMDEPQM700
Výrobce Sonel
Ke stažení: PQM700_datasheet_en.pdf
PQM_prislusenstvi_en.pdf
Cena: 33333 Kč (bez DPH)
Cena: 40333 Kč včetně DPH 21 %
