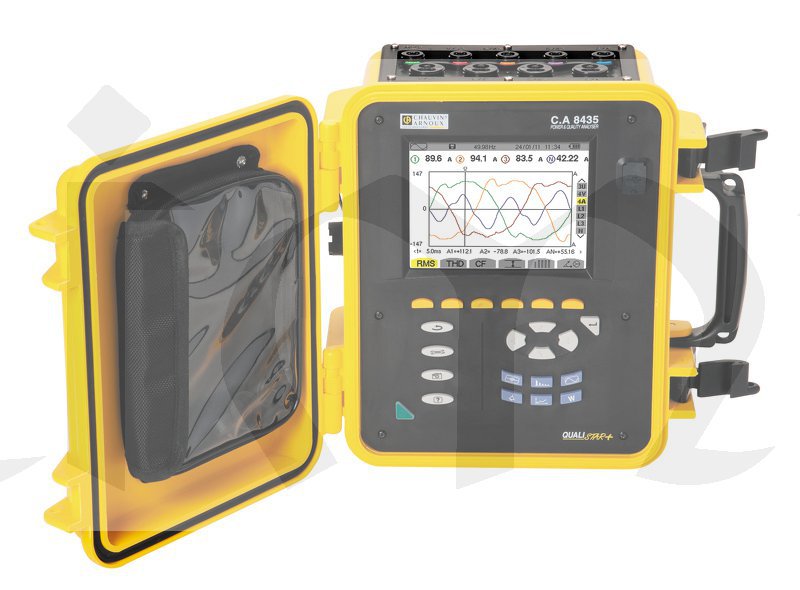

Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí s 6 pracovními režimy s krytím IP67
Akce Analyzátor C.A 8435, +4ks proudových převodníků Ampflex A196/450 IP67
Třifázový analyzátor kvality elektrické sítě umožňující rychlé a efektivní měření, monitorování a diagnostiku.
Přístroj pracuje v 6 režimech s krytím IP67
- Třída přesnosti A
- 25 různých zapojení přístroje (1f, 3f, Aronovo, ...)
- Měření a záznam více jak 230 různých parametrů sítě
- 4 proudové měřící kanály pro přímé měření na fázích i středním vodiči s možností současného připojení různých převodníků zároveň (8 typů s možností výměny za chodu přístroje)
- Možnost nastavení převodů pro měření na bočnících a sekundárních stranách proudových transformátorů (hodnoty automaticky přepočítány na primární stranu)
- Funkce INRUSH pro měření rozběhových proudů s délkou trvání až 10min (1min průběh + TRMS hodnota, 10min TRMS hodnota)
- Záznam až 300 přechodových dějů a jejich průběhu
- Záznam až 16 000 alarmových stavů
- Vysoká kapacita paměti pro až 100 dlouhodobých podrobných záznamů
- Možnost provozovat všechny funkce zároveň
- Grafický barevný LC displej
- Výdrž akumulátoru až 25h (v režimu záznamu)
- USB rozhraní s možností přenosu dat online do obslužného SW
- Kompletní česká lokalizace

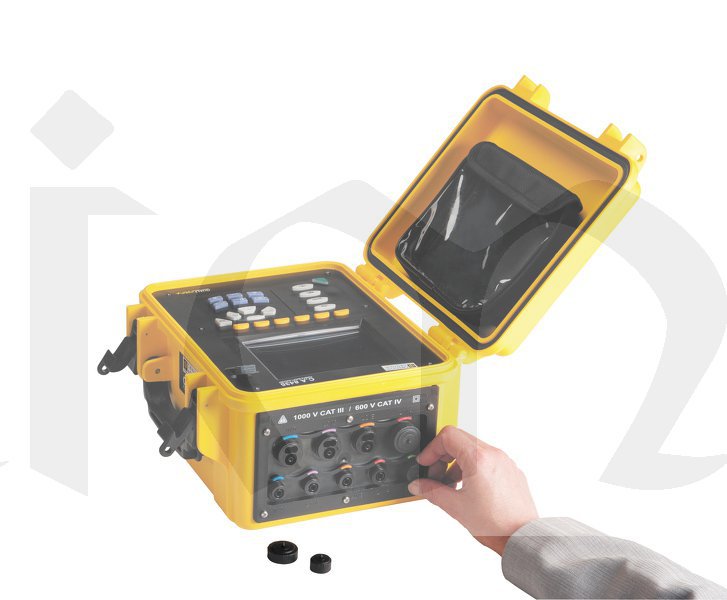

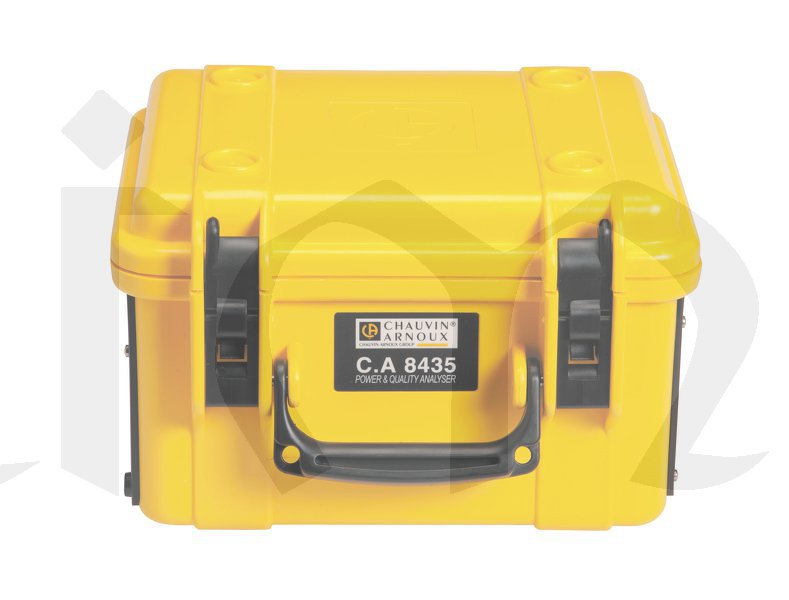

- Přístroj vestavěný do odolného kufříku s krytím IP67
Režim měření (základní)
Měření TRMS I a U (AC+DC) až do 6500 A/2000 V špičkové hodnoty U a I, kmitočet. Výpočet průměrných hodnot AVG, zkreslení THD, činitele výkyvu CF, K-faktoru (pro transformátory), činitele zvlnění DF, nesymetrie mezi fázemi. Grafické zobrazení průběhu, tabulkové hodnoty, případně Fresnelův diagram.
Režim harmonické analýzy
Analýza harmonických složek proudu, napětí a výkonu. Výpočet hodnoty jednotlivých harmonických až do 50-té (v % a RMS), jejich fázového posunu vůči základní harmonické, dále výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim).
Režim výkonové analýzy
Umožňuje měření činného, zdánlivého a jalového výkonu, energie a cos φ (rozlišení dodávka/odběr, induktivní/kapacitní charakter)
Režim sledování přechodných dějů
Tento režim umožňuje zachytit přerušení dodávky elektrické energie, špičky napětí a proudu, zapínací proudy atp. Spouští se při překročení nastavené meze. Vzorkovací kmitočet 12,8 kHz. Funkce ZOOM.
Režim záznamu
V tomto režimu je možné dlouhodobě sledovat a zaznamenávat parametry sítě (Vrms, Irms, VA, var, W, cos , THD, flikr, celkem až 236). Funkce odložený start a stop, nastavitelná perioda průměrování.
Režim alarmů
Registrace překročení nastavených mezí (start, doba trvání, čas a datum výskytu, …)
Obsah dodávky:

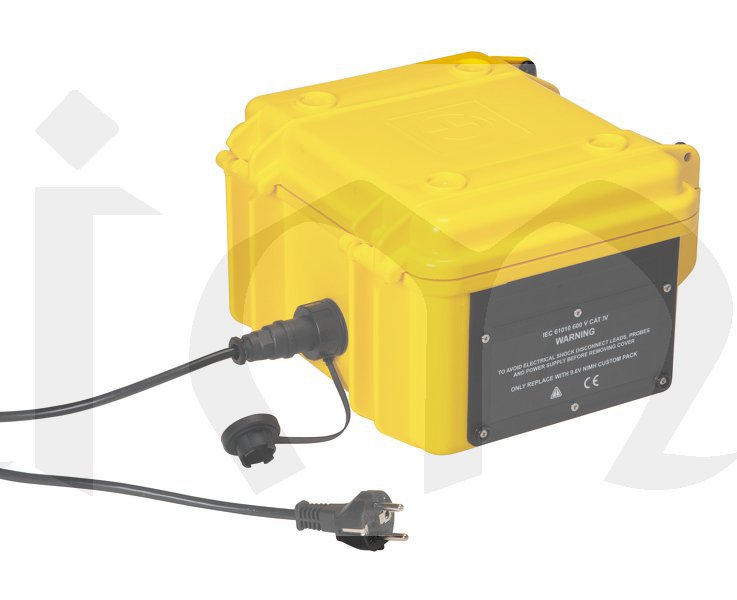

Analyzátor C.A 8435, napájecí kabel IP67,

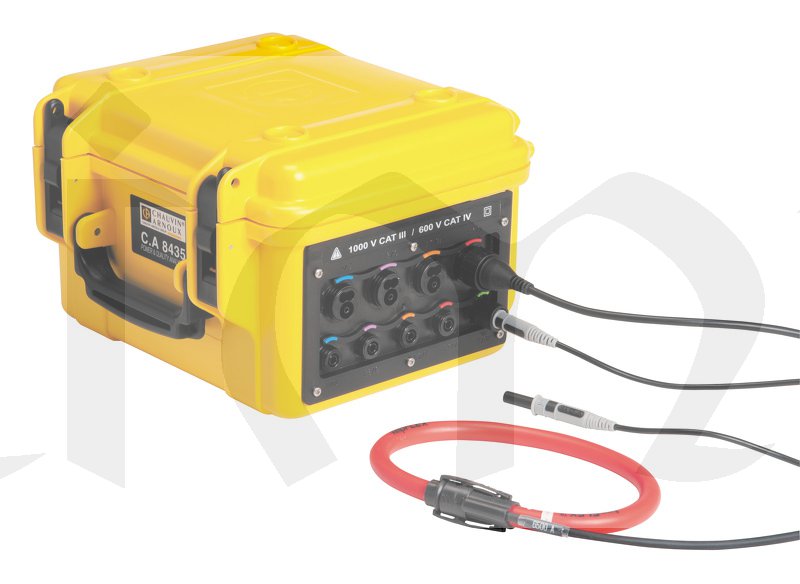

4ks proudové převodníky Ampflex A196/450 IP67
5ks měřicí vodiče Ø4 mm délka 3m IP65,
5ks krokosvorky Ø4 mm, sada barevných kroužků, ochranný film pro LCD,

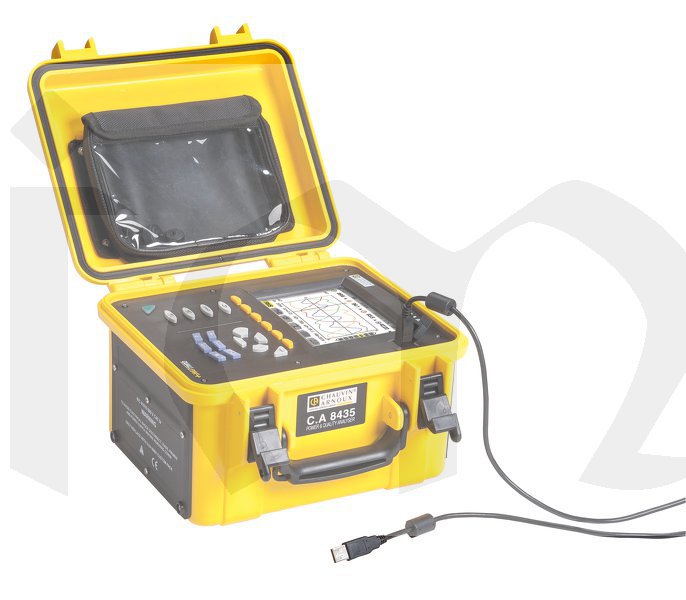

USB kabel, software PAT (Power Analyser Transfer ),
brašna, kalibrační list a návod k obsluze
